止水ボール ショートタイプ

HOME > 製品紹介 > 管路維持関連 > 止水ボール ショートタイプ

下水管止水プラグ
止水ボール ショートタイプ

  • 販売

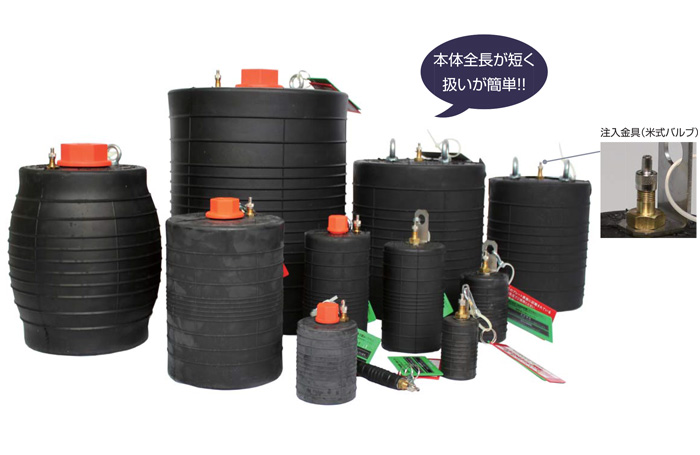

本体の全長が短く扱いが簡単!

管径に合わせた止水ボールを使用して、管内の清掃・浚渫や各種調査・試験及び補修等の作業時に一時的な止水を目的として使用できる止水ボールです。
また、バイパス付は、気密試験など各種試験に使用できます。

止水ボール ショートタイプ

※サイズにより形状や取付部品が異なります。
材質:SBR合成ゴム(スチレン・ブタジエンゴム)

用途

管内の清掃・浚渫や各種調査・試験及び補修作業時の一時的な止水に

製品の特長

本体の全長が短く扱いが容易

本体の全長が短いので扱いが容易です。

25mm〜300mmの管径に合わせた全23種類

バイパス無:13サイズ バイパス付:10サイズ 全23種類のラインナップ

エアーで膨張、管内に密着させて止水します

フットポンプ・コンプレッサー等を使用し空気を注入し使用します。

バイパス付は気密試験など各種試験に使用可能

バイパス付は、気密試験など各種試験に使用できます。

特徴1

製品の動画

※再生ボタンを押すと音が出ます。音量にはご注意ください。

製品仕様

バイパス無

横にスクロールしてご覧いただけます。

型番 呼び径
(mm)
最小使用管径
(mm)
最大使用管径
(mm)
本体注入空気圧
(MPa)
収縮時寸法
(mm)
重量
(kg)
注入金具本体
取付部ネジ径
(inch)
バイパスネジ径
(管用ネジ)
長さ (inch) (mm)
PS25A 25 20 33 0.25 19 98 0.02 PT1/8
メネジ
NA NA
PS40A 40 33 40 0.25 32 100 0.07 PT1/4
メネジ
NA NA
PS50A 50 46 52 0.25 45 102 0.11 PT1/4
メネジ
NA NA
PS50-75A 50-75 46 77 0.25 45 110 0.11 PT1/4
メネジ
NA NA
PS75A 75 71 77 0.25 70 115 0.23 PT1/4
メネジ
NA NA
PS75-100A 75-100 71 102 0.25 70 130 0.25 PT1/4
メネジ
NA NA
PS100A 100 86 102 0.25 85 175 0.39 PT1/4
メネジ
NA NA
PS100-150A 100-150 86 153 0.25 85 195 0.42 PT1/4
メネジ
NA NA
PS150A 150 143 153 0.25 142 220 1.23 PT1/4
メネジ
NA NA
PS150-200A 150-200 143 204 0.25 142 250 1.32 PT1/4
メネジ
NA NA
PS200A 200 175 204 0.25 174 265 2 PT1/4
メネジ
NA NA
PS250A 250 219 254 0.25 218 295 3.5 PT1/4
メネジ
NA NA
PS300A 300 275 305 0.25 274 335 6.8 PT1/4
メネジ
NA NA

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2

バイパス付

横にスクロールしてご覧いただけます。

型番 呼び径
(mm)
最小使用管径
(mm)
最大使用管径
(mm)
本体注入空気圧
(MPa)
収縮時寸法
(mm)
重量
(kg)
注入金具本体
取付部ネジ径
(inch)
バイパスネジ径
(管用ネジ)
長さ (inch) (mm)
PS50BA 50 46 52 0.25 45 110 0.17 PT1/8
メネジ
PT1/8 9.1
PS75BA 75 71 77 0.25 70 115 0.32 PT1/8
メネジ
PT1/2 19.8
PS75-100BA 75-100 71 102 0.25 70 130 0.35 PT1/8
メネジ
PT1/2 19.8
PS100BA 100 86 102 0.25 85 175 0.59 PT1/8
メネジ
PT1/2 19.8
PS100-150BA 100-150 86 153 0.25 85 195 0.63 PT1/8
メネジ
PT1/2 19.8
PS150BA 150 143 153 0.25 142 220 1.88 PT1/8
メネジ
PT1 31.8
PS150-200BA 150-200 143 204 0.25 142 250 2.03 PT1/8
メネジ
PT1 31.8
PS200BA 200 175 204 0.25 174 285 3.41 PT1/4
メネジ
PT2 58.1
PS250BA 250 219 254 0.25 218 345 5.3 PT1/4
メネジ
PT2 58.1
PS300BA 300 275 305 0.25 274 395 9.25 PT1/4
メネジ
PT2 58.1

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2

最大許容背圧(MPa)

横にスクロールしてご覧いただけます。

(mm)呼び径 管径(mm)
20 40 50 75 100 150 200 250 300
25 0.22
40   0.22
50     0.18
50-75     0.2 0.15
75       0.15
75-100       0.16 0.12
100         0.19
100-150         0.19 0.16
150           0.22
150-200           0.22 0.14
200             0.13
250               0.15
300                 0.18

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2
※最大許容背圧は、清掃後に乾燥した管(鋼管)を使用した時の静水背圧の値です。

アクセサリー

空気注入ホース

止水ボールに空気を注入する為に使用します。
※圧力計にて注入圧をご確認ください。
※重量 5m:1.1kg、10m:1.3kg

延長ホース

空気注入ホースに取り付けて使用する延長用ホースです。

注入金具アダプター

米式バルブから特殊ソケットに変換するアダプターです。

フットポンプ

空気注入ホースに接続して空気を入れるポンプです。
※コンプレッサーをご使用の場合は、お客様でご用意ください。
※重量 2.0kg

横にスクロールしてご覧いただけます。

品名 型番 備考
空気注入ホース5m WSNHA5M 圧力計付
空気注入ホース10m WSNHA10M 圧力計付
延長ホース5m PHE5MA
延長ホース10m PHE10MA
注入金具変換アダプター PSADA
フットポンプ NO.1920 ツインシリンダー

施工事例

止水ボールショートタイプ施工事例1

止水ボールへの空気注入方法

止水ボールへの空気注入方法

※使用方法のPDFファイルをこちらからダウンロードいただけます。

止水ボールの取扱について

注意事項
注意事項

正確な圧力計を使用し、定められた空気圧を少しずつ注入してください。
コンプレッサーを使用する場合は、圧力調整器を定められた圧力に設定して、バルブをゆっくり開いて少しずつ空気を注入してください。

一気に空気を注入したり、定められた空気圧を超えて注入すると圧力計の破損や止水ボールの変形・破裂の原因となり、大きな事故につながります。※変形や破損をしても修理はできませんのでご注意ください。

パンク注意
禁止事項
禁止事項

化学薬品、石油製品等の液体類や酸素、窒素、二酸化炭素等のガス類あるいは圧力管には使用しないでください。

商品に同梱の取扱説明書には、安全に使用する上で特に重要な事が記載しております。 必ずお読みのうえ、安全にお使いください。

製品写真

止水ボールショートタイプ バイパス無
パイパス無 25mmタイプ
パイパス無 40mmタイプ
パイパス無 50mmタイプ
パイパス無 50-75mmタイプ
パイパス無 75mmタイプ
パイパス無 75-100mmタイプ
パイパス無 100mmタイプ
パイパス無 100-150mmタイプ
パイパス無 150mmタイプ
パイパス無 150-200mmタイプ
パイパス無 200mmタイプ
パイパス無 250mmタイプ
パイパス無 300mmタイプ
止水ボールショートタイプ バイパス付
パイパス付 50mmタイプ
パイパス付 75mmタイプ
パイパス付 75-100mmタイプ
パイパス付 100mmタイプ
パイパス付 100-150mmタイプ
パイパス付 150mmタイプ
パイパス付 150-200mmタイプ
パイパス付 200mmタイプ
パイパス付 100-150mmタイプ
パイパス付 300mmタイプ
