止水ボール ロングタイプ

HOME > 製品紹介 > 管路維持関連 > 止水ボール ロングタイプ

下水管止水プラグ
止水ボール ロングタイプ

  • 販売
  • レンタル

伸縮性抜群で、さまざまなサイズの管径に対応可能な止水ボール

高品質のケブラー繊維で補強されており、伸縮性抜群でさまざまなサイズの管径に対応可能な止水ボールです。
バイパス無は空気を抜いた状態で90°まで曲げる事ができるので、小口径のマンホールにも設置可能です。
また、バイパス付は、気密試験など各種試験に使用できます。

止水ボール ロングタイプ

※サイズにより形状や取付部品が異なります。
材質:SBR合成ゴム(スチレン・ブタジエンゴム)ケブラー繊維補強入り

用途

管内の清掃・浚渫や各種調査・試験及び補修作業時の一時的な止水に

製品の特長

さまざまなサイズの管径に対応可能

高品質のケブラー繊維を使用して補強されており、伸縮性抜群で、さまざまなサイズの管径に対応可能な止水ボールです。

小口径のマンホールを通して設置も可能

バイパス無は空気を抜いた状態で90°まで曲げる事ができるので、小口径のマンホールを通して設置も可能です。

バイパス付は気密試験など各種試験に使用可能

バイパス付は、気密試験など各種試験に使用できます。

エアーで膨張、管内に密着させて止水します

フットポンプ・コンプレッサー等を使用してください。

特徴1特徴2

製品の動画

※再生ボタンを押すと音が出ます。音量にはご注意ください。

製品仕様

バイパス無
  • 通常在庫品通常在庫品
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

型番 呼び径
(mm)
最小使用管径
(mm)
最大使用管径
(mm)
本体注入
空気圧
(MPa)
収縮時寸法
(mm)
重量
(kg)
注入金具本体
取付部ネジ径
(inch)
バイパスネジ径
(管用ネジ)
備考
長さ (inch) (mm)
PL70-150A 70-150 70 150 0.25 68 350 0.6 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL100-200A 100-200 100 200 0.25 92 530 1.1 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL150-300A 150-300 150 300 0.25 142 575 1.9 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL200-400A 200-400 200 400 0.25 192 640 3.0 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL300-525A 300-525 300 525 0.25 272 675 6.0 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL350-600A 350-600 350 600 0.25 322 885 8.4 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL375-750A 375-750 375 750 0.25 342 1095 10.9 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL500-1000A 500-1000 500 1000 0.15 472 1215 17.3 PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL600-1200A 600-1200 600 1200 0.15 574 1500 39.0 2×PT3/8
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL750-1500A 750-1500 750 1500 0.10 600 2370 65.0 2×PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PL800-1800A 800-1800 800 1800 0.10 600 3030 105.0 2×PT1/4
メネジ
NA NA
  • 通常在庫品
  • レンタル取扱品
PLH1000-2400A 1000-2400 1000 2400 0.10 960 4000 313.7 2×PT1/2
メネジ
NA NA
  • 納期要確認
  • レンタル取扱品

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2

※レンタル品は、全て保護カバーを取り付けて出荷しております。
※保護カバーを取り付けると最小使用管径が変わります。

バイパス付
  • 通常在庫品通常在庫品
  • 納期要確認納期要確認
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

型番 呼び径
(mm)
最小使用管径
(mm)
最大使用管径
(mm)
本体注入
空気圧
(MPa)
収縮時寸法
(mm)
重量
(kg)
注入金具本体
取付部ネジ径
(inch)
バイパスネジ径
(管用ネジ)
備考
長さ (inch) (mm)
PL70-150BA 70-150 70 150 0.25 68 480 1.7 取り外し不可 PT1/2 19.8
  • 通常在庫品
  • レンタル取扱品
PL100-200BA 100-200 100 200 0.25 92 655 2.6 PT1/4
オネジ
PT1 31.8
  • 通常在庫品
  • レンタル取扱品
PL150-300BA 150-300 150 300 0.25 142 605 4.4 PT1/4
オネジ
PT1 31.8
  • 通常在庫品
  • レンタル取扱品
PL200-400BA 200-400 200 400 0.25 192 640 6.3 PT1/4
オネジ
PT2 58.1
  • 通常在庫品
  • レンタル取扱品
PL300-525BA 300-525 300 525 0.25 272 660 11.9 PT1/4
オネジ
PT2 58.1
  • 通常在庫品
  • レンタル取扱品
PL350-600BA 350-600 350 600 0.25 322 875 16.6 PT1/4
オネジ
PT2 58.1
  • 通常在庫品
  • レンタル取扱品
PL375-750BA 375-750 375 750 0.25 342 1090 19.7 PT1/4
オネジ
PT2 58.1
  • 通常在庫品
  • レンタル取扱品
PL500-1000BA 500-1000 500 1000 0.15 472 1205 31.3 PT1/4
オネジ
PT2 58.1
  • 通常在庫品
  • レンタル取扱品
PL600-1200BA 600-1200 600 1200 0.15 574 1540 46 2×PT3/
オネジ
PT4 111.6
  • 通常在庫品
  • レンタル取扱品
PL750-1500BA 750-1500 750 1500 0.1 600 2450 75 2×PT1/
オネジ
PT4 111.6
  • 納期要確認
PL800-1800BA 800-1800 800 1800 0.1 600 3110 117 2×PT1/
オネジ
PT4 111.6
  • 納期要確認

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2

・750〜1500サイズ以上のサイズについては、受注後メーカー取寄せとなります。納期についてはお問い合わせください。
※レンタル品は、全て保護カバーを取り付けて出荷しております。
※保護カバーを取り付けると最小使用管径が変わります。

最大許容背圧(MPa)

横にスクロールしてご覧いただけます。

(mm)
呼び径
管径(mm)
70 100 150 200 250 300 350 400 500 600 800 1000 1200 1300 1400 1500 1600 1700 1800 2000 2200 2400
70-150 0.22 0.17 0.13
100-200   0.22 0.17 0.13
150-300     0.22 0.2 0.14 0.12
200-400       0.22 0.2 0.17 0.15 0.12
300-525           0.2 0.17 0.15 0.12
350-600             0.21 0.19 0.16 0.13
375-750               0.2 0.17 0.14
500-1000                 0.1 0.08 0.06 0.05
600-1200                   0.1 0.07 0.06 0.05
750-1500                     0.1 0.09 0.08 0.07 0.06 0.05
800-1800                     0.1 0.1 0.09 0.08 0.07 0.06 0.05 0.05 0.04
1000-2400                       0.09 0.09 0.09 0.09 0.08 0.08 0.07 0.07 0.06 0.05 0.05

※単位換算値 1bar=0.1Mpa 1MPa=10.1972kgf/cm2 水頭1m=0.1kgf/cm2
※最大許容背圧は、清掃後に乾燥した管(鋼管)を使用した時の静水背圧の値です。

アクセサリー

空気注入ホース

止水ボールに空気を注入する為に使用します。
※圧力計にて注入圧をご確認ください。
※重量 5m:1.1kg、10m:1.3kg

空気注入ホース大口径用

標準の空気注入ホースより空気注入速度や排気性能に優れています。
※圧力計にて注入圧をご確認ください。
※フットポンプはご使用になれません。
※呼び径300-525以上推奨です。

空気注入ホース排気機能付

通常の空気注入ホースの機能に加え止水ボール内の空気を排気する機能がついています。
※圧力計にて注入圧をご確認ください。
※フットポンプはご使用になれません。
※呼び径600-1200以上推奨です。

延長ホース

空気注入ホースに取り付けて使用する延長用ホースです。

フットポンプ

空気注入ホースに接続して空気を入れるポンプです。
※コンプレッサーをご使用の場合は、お客様でご用意ください。
※重量 2.0kg

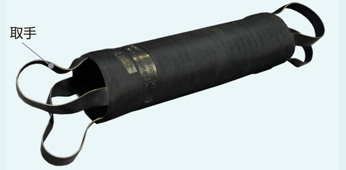

止水ボール表面を保護するカバーです

止水ボール表面を保護するカバーです。

【取扱注意】
取手は、止水ボールに取付ける際に使用します。
持ち運びや吊下ろし、吊上げに利用するとちぎれる場合があります。(修理不可)

横にスクロールしてご覧いただけます。

品名 型番 備考
空気注入ホース5m WSNHA5M 圧力計付
空気注入ホース10m WSNHA10M 圧力計付
空気注入ホース 大口径用A 10m WSLHA10M 圧力計付 呼径300-525以上推奨
空気注入ホース 排気機能付 WSEHA10M 圧力計付 呼径600-1200以上推奨
延長ホース5m PHE5MA
延長ホース10m PHE10MA
延長ホース 大口径用 10m PHLE10MA
フットポンプ NO.1920 ツインシリンダー
保護カバー仕様
  • 通常在庫品通常在庫品
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

型番 サイズ 最小使用
管径
(mm)
最大使用
管径
(mm)
長さ
(mm)
厚さ
(mm)
重量
(kg)
備考
PC70-150A 70-150用 78 150 240 2 0.1
  • 通常在庫品
  • レンタル取扱品
PC100-200A 100-200用 102 200 400 2 0.3
  • 通常在庫品
  • レンタル取扱品
PC150-300A 150-300用 157 300 500 3 1
  • 通常在庫品
  • レンタル取扱品
PC200-400A 200-400用 212 400 600 4 1.6
  • 通常在庫品
  • レンタル取扱品
PC300-525A 300-525用 300 525 620 4 2.8
  • 通常在庫品
  • レンタル取扱品
PC350-600A 350-600用 350 600 800 4 3.5
  • 通常在庫品
  • レンタル取扱品
PC375-750B 375-750用 375 750 1345 4 9.2
  • 通常在庫品
  • レンタル取扱品
PC500-1000B 500-1000用 500 1000 1445 4 13.4
  • 通常在庫品
  • レンタル取扱品
PC600-1200B 600-1200用 622 1200 1740 6 30.3
  • 通常在庫品
  • レンタル取扱品
PC750-1500B 750-1500用 750 1500 2585 6 53.1
  • 通常在庫品
  • レンタル取扱品
PC800-1800B 800-1800用 800 1800 3220 6 66.5
  • 通常在庫品
  • レンタル取扱品
PC1000-2400A 1000-2400用 1000 2400 3500 8 108.0
  • 納期要確認
  • レンタル取扱品

※保護カバーを取り付けると最小使用管径が変わります。
※1000-2400サイズ用は、350-600以下用と同じ形状です。

施工事例

止水ボールロングタイプ施工事例2
止水ボールロングタイプ施工事例3

止水ボールへの空気注入方法

止水ボールへの空気注入方法

※使用方法のPDFファイルをこちらからダウンロードいただけます。

止水ボールの取扱について

注意事項
注意事項

正確な圧力計を使用し、定められた空気圧を少しずつ注入してください。
コンプレッサーを使用する場合は、圧力調整器を定められた圧力に設定して、バルブをゆっくり開いて少しずつ空気を注入してください。

一気に空気を注入したり、定められた空気圧を超えて注入すると圧力計の破損や止水ボールの変形・破裂の原因となり、大きな事故につながります。※変形や破損をしても修理はできませんのでご注意ください。

パンク注意
禁止事項
禁止事項

化学薬品、石油製品等の液体類や酸素、窒素、二酸化炭素等のガス類あるいは圧力管には使用しないでください。

商品に同梱の取扱説明書には、安全に使用する上で特に重要な事が記載しております。 必ずお読みのうえ、安全にお使いください。

製品写真

止水ボールロング バイパス無
パイパス無 70-150mmタイプ
パイパス無 100-200mmタイプ
パイパス無 150-300mmタイプ
パイパス無 200-400mmタイプ
パイパス無 300-525mmタイプ
パイパス無 350-600mmタイプ
パイパス無 375-750mmタイプ
パイパス無 500-1000mmタイプ
パイパス無 600-1200mmタイプ
パイパス無 750-1500mmタイプ
止水ボールロング バイパス付
パイパス付 70-150mmタイプ
パイパス付 100-200mmタイプ
パイパス付 150-300mmタイプ
パイパス付 200-400mmタイプ
パイパス付 300-525mmタイプ
パイパス付 350-600mmタイプ
パイパス付 375-750mmタイプ
パイパス付 500-1000mmタイプ
パイパス付 600-1200mmタイプ
パイパス付 750-1500mmタイプ
