アルミ製 垂直傾斜面用足場ブラケット
アルウォーク NETIS登録番号:KKK-170004-VE
持ち運びが楽で安全に設置ができる足場支持具！
アルウォークはアルミ製で軽量なため、持ち運びが楽で安全に設置ができる垂直傾斜面用足場ブラケット。
フック部を取り外して直接コンクリート躯体に取り付け可能で、補修作業や検査など様々な用途に使用できます。
※アルウォークのカラーが変更になります。
用途
防波堤工事、砂防工事、えん堤工事、擁壁工事、橋梁基礎工事や点検補修作業における仮設足場ブラケットを使用する工事全般
NETISとは
NETIS（新技術情報提供システム）とは、民間企業等により開発された新技術に係る情報を、共有及び提供するためのデータベースです。
更なる新技術開発を促進する目的で国土交通省によって運営されています。
インターネット上で一般に公開されており、法人個人を問わず誰でも自由に閲覧する事が出来る様になっています。
製品の特長
アルミ製で軽量
アルミ製で軽量なため、持ち運びが楽で安全に設置できます。
コストダウン
折りたたみができ、保管スペース運搬コストが低減できます。
斜面角度の調整が自在
斜面角度の調整が自在で垂直から１割勾配まで使用できます。
コンクリート躯体に直取付け可能
フックを取外してコンクリート躯体に直接取付けできます。
手すりも簡単に設置可能
単管を使用して、手すりも簡単に設置できます。
製品の動画
※再生ボタンを押すと音が出ます。音量にはご注意ください。製品仕様
横にスクロールしてご覧いただけます。
| 製品名 | 規格 | 型番 | 重量 | 梱包数 | 備考 |
|---|---|---|---|---|---|
| アルウォーク | フック なし |
AWBN- FNA |
4.3kg/本 | 3本 /ケース |
|
| 丸バタ 用 |
AWBN- FCA |
5.3kg/本 | 50角バタ・ 48.6Φ単管用 |
||
| 角バタ 用 |
AWBN- FSA |
5.4kg/本 | 60角バタ用 | ||
| 専用フック | 丸バタ 用 |
AWBN- C |
1.0kg/個 | 20個 /ケース |
50角バタ・ 48.6Φ単管用 |
| 角バタ 用 |
AWBN- S |
1.1kg/個 | 60角バタ用 |
許容荷重/1.96kN (200kg)
※フックはアルウォーク/FT足場共通
※丸バタ用フック：クロメートメッキ
※角バタ用フック：ユニクロメッキ
施工事例
オプション(手すり)
通常在庫品
納期要確認
レンタル取扱品

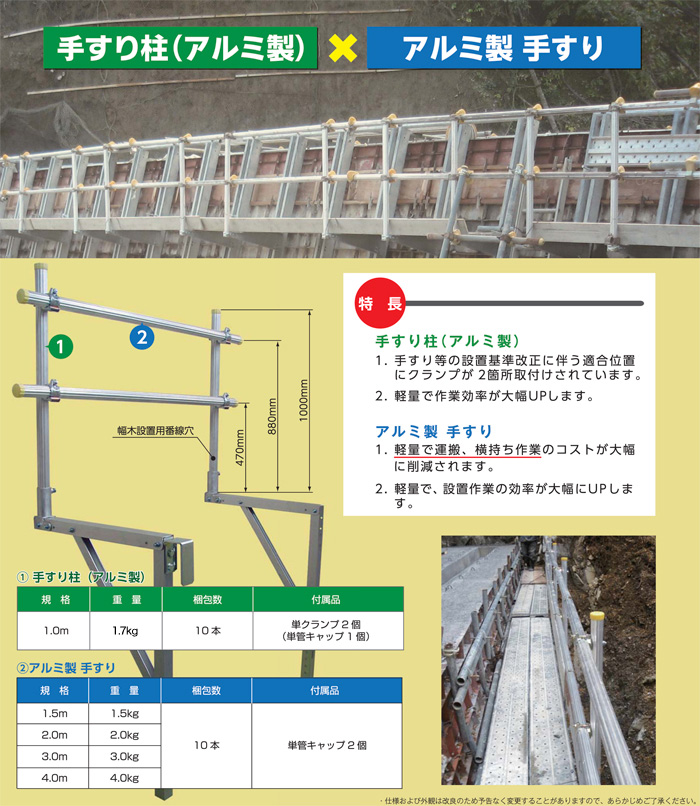

手すり柱（アルミ製）
手すり等の設置基準改正に伴う適合位置にクランプが2箇所取付けされています。軽量で作業効率が大幅UPします。
横にスクロールしてご覧いただけます。
| 規格 | 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|---|
| 1.0m | AWBN -T1.0 |
1.7kg | 単クランプ2個 単管キャップ1個 |
|
手すり（アルミ製）
アルミ製で軽量のため運搬、横持ち作業のコストが大幅に削減されます。軽量で、設置作業の効率が大幅にUPします。
横にスクロールしてご覧いただけます。
| 規格 | 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|---|
| 1.5ｍ | AWBN -1.5 |
1.5kg | 単管キャップ2個 |
|
| 2.0ｍ | AWBN -2.0 |
2.0kg | 単管キャップ2個 |
|
| 3.0ｍ | AWBN -3.0 |
3.0kg | 単管キャップ2個 |
|
| 4.0ｍ | AWBN -4.0 |
4.0kg | 単管キャップ2個 |
|
オプション(内手すりホルダー)
アルウォーク内側に手すりを取付けることが可能。天端作業の安全対策に最適です。
横にスクロールしてご覧いただけます。
| 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|
| AWBN-IH | 1.1kg | Uナット×2、平ワッシャ×2 |
|
※2018年7月以降に生産されているアルウォークに対応、それ以前に生産されている製品は穴あけが必要です。
オプション(垂直壁・斜壁用取付金具)
垂直壁・斜壁（テールアルメ・スーパーテールアルメやその他垂直・斜壁）にアルウォーク（FT足場）を取り付ける専用金具です。
横にスクロールしてご覧いただけます。
| 型番 | 重量 | 付属品 |
|---|---|---|
| AWBN-T | 0.7kg | 専用プレート×1、専用ボルト×1 高ナット×1、平ワッシャ×2 |
垂直壁・斜壁用取付金具の使用方法
※使用方法のPDFファイルをこちらからダウンロードいただけます。
オプション（天端アンカー取付フック）
天端へ取付用フックです。4分のアンカーボルトに取付できます。
横にスクロールしてご覧いただけます。
| 品名 | 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|---|
| 天端アンカー取付フック | AWBN-TF | 2.2kg | 高ナット×2 |
|
※アルウォークへ取り付けての出荷はできませんのでお客様にて取り付けをお願いいたします。
オプション（5分・6分取付フック）
アルウォークは4分対応の穴がありますが、こちらのフックを使用することで5分、6分ボルトへ対応できます。
横にスクロールしてご覧いただけます。
| 品名 | 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|---|
| 5分・6分取付フック | AWBN-56F | 1.3ｋｇ | 高ナット×2 |
|
※アンカーボルト取付用のナットと平ワッシャはお客様にてご準備ください。
※アルウォークへ取り付けての出荷はできませんのでお客様にて取り付けをお願いいたします。
オプション（自在フック）
自在フック
フックの幅が調整できます。140mm幅までの構造物に対応
横にスクロールしてご覧いただけます。
| 品名 | 型番 | 重量 | 付属品 | 備考 |
|---|---|---|---|---|
| 自在フック | AWBN-FF | 2.2kg | 高ナット×2 |
|
※ボルトについては確実に締付けを行い、作業前に緩みが無いか必ず確認をしてください。

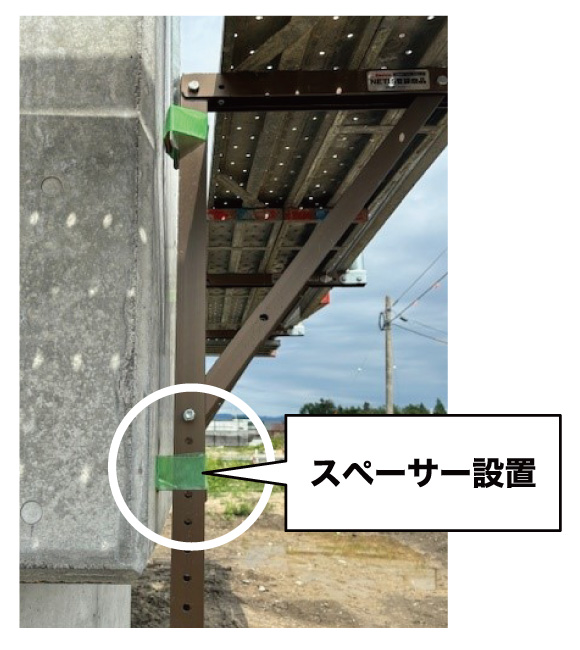

オプション（延長バー）
延長バー
アルウォークに延長バーを取り付けることで、足場の設置高さが調整可能になりました。連結金具を使用することで2 本まで連結できます。
フックより足場板設置位置まで、約440mm～1840mmにて調整が可能です。
(通常使用約440～840mm、連結使用時約1440～1840mm)
横にスクロールしてご覧いただけます。
| 製品名 | 型番 | 重量 | 付属品 |
|---|---|---|---|
| 延長バー | AWBN-EB | 3.9㎏ | 高ナット×２ 六角ボルト×2 |
| 延長バー連結金具 | AWBN-EL | 1.8kg | Uナット×４ 六角ボルト×４ |
| 延長バー専用フック | AWBN-EF | 1.0㎏ | Uナット×２ ※木片とビスはご準備ください。 |
※連結金具使用時は、延長バー×2、延長バー連結金具×１、延長バー専用フック×1をご使用ください
オプション（あと施工アンカー アンカーバード）
あと施工アンカー アンカーバード
インパクト(レンチorドライバー)で施工可能。撤去もでき再使用も可能なアンカーボルトです。アルウォーク固定用のボルトが付いたオリジナルセットです。
アンカーバード製品仕様
横にスクロールしてご覧いただけます。
| 型番 | AB-4052HS |
|---|---|
| 入数 | 25本 |
| ネジの呼び | W1/2 |
| 備考 | 六角ボルト・平ワッシャ付 |
※アンカーバード再使用については注意事項の規定があります。
規定に適合したアンカー本体は再度、使用することが可能です。
アルウォーク 収納時ピン固定位置使用方法
勾配調整バネ付ピンを指定の位置に差し込むことで、収納時にアルウォークを固定することが可能です。
持ち運び時や収納時にご利用ください。
※使用方法のPDFファイルをこちらからダウンロードいただけます。
