アルミギア式ジャッキ内蔵一体型支保工材
つっぱり名人1515B型 NETIS登録番号：QS-190027-A
大規模掘削工事に最適！腹起し交換型支保工材！
用途
大型浄化槽埋設工事、大型基礎構造物工事、電線共同溝工事、カルバート設置工事、橋脚耐震補強工事などの大規模掘削工事に最適!
NETISとは
NETIS（新技術情報提供システム）とは、民間企業等により開発された新技術に係る情報を、共有及び提供するためのデータベースです。
更なる新技術開発を促進する目的で国土交通省によって運営されています。
インターネット上で一般に公開されており、法人個人を問わず誰でも自由に閲覧する事が出来る様になっています。
製品の特長
およそ7mまでの四面の支保工材の設置ができる
中間梁が不要の四面一体土留めなので、広い作業スペースが確保できます。
用途に応じた開削幅に対応可能
伸縮調整範囲が広く用途に応じた開削幅に対応可能です。
H鋼に比べ軽量で設置や撤去も簡単
腹起しがアルミ製のためH鋼に比べ軽量で設置や撤去が簡単です。現場の環境により、撤去の際、掘削構内で4隅のピンを取り外し分割して撤去可能です。
製品の動画
製品仕様
寸法表
【片側伸縮】
横にスクロールしてご覧いただけます。
| 規格 | HAH1515AT 腹起し長さ(mm) |
セット時の外寸法 | 伸縮調整幅(mm) | 重量 (kg) | |
|---|---|---|---|---|---|
| 最小(mm) | 最大(mm) | ||||
| 1515B-1.0S | 1000 | 1520 | 2020 | 500 | 50.6 |
| 1515B-1.5S | 1500 | 2020 | 2520 | 500 | 55.9 |
【両端伸縮】
横にスクロールしてご覧いただけます。
| 規格 | HAH1515AT 腹起し長さ(mm) |
セット時の外寸法 | 伸縮調整幅(mm) | 重量 (kg) | |
|---|---|---|---|---|---|
| 最小(mm) | 最大(mm) | ||||
| 1515B-2.0W | 2000 | 2680 | 3680 | 1000 | 81.2 |
| 1515B-3.0W | 3000 | 3680 | 4680 | 1000 | 91.8 |
| 1515B-4.0W | 4000 | 4680 | 5680 | 1000 | 102.4 |
| 1515B-5.0W | 5000 | 5680 | 6680 | 1000 | 113.0 |
※掘削条件に応じて土圧等を考慮し、適切な段数を選定してください。
※最大、最小寸法が多少前後する場合があります。（±10mm程度）
※誤差寸法を考慮しサイズ選定をお願いします。
【オプション】
横にスクロールしてご覧いただけます。
| 作業棒 S | 1200mm ラチェットレンチ付 |
|---|---|
| 作業棒 L | 2400mm ラチェットレンチ付 |
| フック付きチェーン | 落下防止フック付 |
組立図
連結部詳細
組立イメージ
接続金具
※1段に接続金具は、4つ必要です。
※接続金具重量：1.2kg/個
性能
許容軸力：78.4kN
腹起し材質：A6N01-T5
許容曲げ応力度：17.3kN/cm²（1770kgf/cm²）
許容せん断応力度：10kN/cm²（1020kgf/cm²）
ヤング率：6.86×10³kN/cm²（7×105kgf/cm²）
断面性能
断面積：39.2cm²
断面2 次モーメント：1612cm4
断面係数：213cm³
アクセサリー
ラチェットレンチ・作業棒

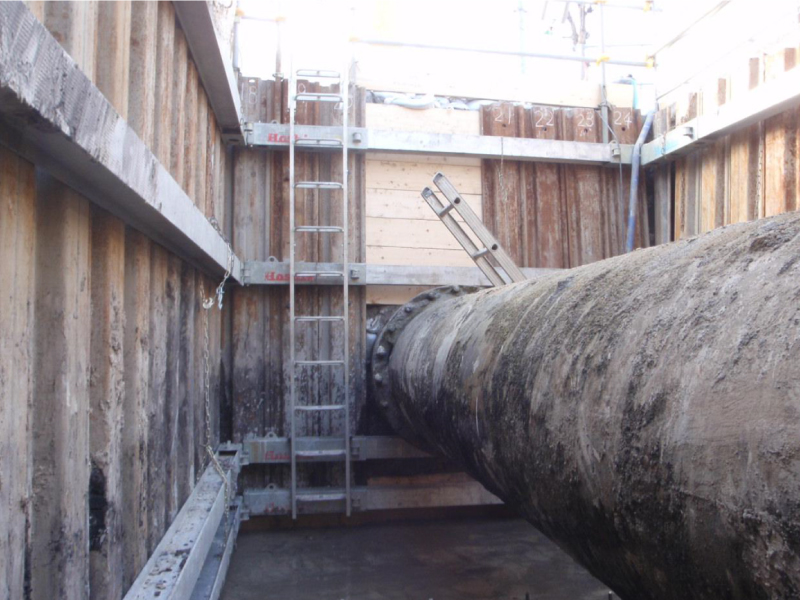

施工事例
注意事項
- 掘削予定箇所の土質が軟弱で、地下水位が高く等好ましくない場合又は、周辺地域への影響が大きいと予測される場合は工法手順又は安全性を考慮した工事を行ってください。
- 故障が発生したり、異常のある場合は絶対に使用しないでください。
- 動荷重が掛からないよう、矢板の背面には、必ず土砂で裏込めを行ってください。
- 連結部は、専用の接続金具で確実に固定してください。
- ねじれ防止、安全の為、水平に設置して使用してください。
- 作業棒、ラチェットレンチ（又は電動ドライバー）を使用して全方向均等に締付けてください。
- 撤去する場合は、ジャッキを縮め圧力の掛かっていない状態で取り外してください。
