軽量金属支保工材
アルミ腹起し

  • 販売
  • レンタル

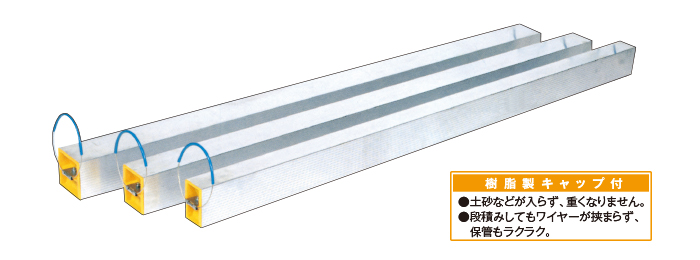

軽くて丈夫なアルミ腹起し!

樹脂キャップが取付けされているので、土砂などが入らず重くなりません。
軽量で作業効率が大幅にUPします。

アルミ腹起し

用途

上下水道、電気、ガスなどの小規模な開削工事に最適です。

製品の特長

種類やサイズが豊富

種類やサイズが豊富で、用途に合わせて選ぶことができます。

土砂などが入らず重くなりません(HAH-1207、1210、1212)

樹脂キャップが取付けされているので、土砂などが入らず重くなりません。

保管が簡単(HAH-1207、1210、1212)

段積みしてもワイヤーが挟まらず、保管も簡単です。

軽量で作業効率UP

軽量で作業効率が大幅にUPします。

サビにくいアルミ製

サビにくいアルミ製です。

製品仕様

HAH-1207、1210、1212仕様
仕様
  • 通常在庫品通常在庫品
  • 納期要確認納期要確認
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

規格 寸法
(mm)
型番 重量 (kg) 断面積
(cm2)
断面2次
モーメント
(cm4)
断面係数
(cm3)
備考
高さ 長さ
HAH-1207 120 75 1800 HAH1207
-1.8
11.3 23.2 217 57
  • 通常在庫品
  • レンタル取扱品
2000 HAH1207
-2.0
12.5
3000 HAH1207
-3.0
18.8
4000 HAH1207
-4.0
25.1
HAH-1210 120 100 1800 HAH1210
-1.8
13.3 27.4 434 86
  • 通常在庫品
  • レンタル取扱品
2000 HAH1210
-2.0
14.8
3000 HAH1210
-3.0
22.2
4000 HAH1210
-4.0
29.6
HAH-1212 120 120 1800 HAH1212
-1.8
15.8 32.5 729 121
  • 通常在庫品
  • レンタル取扱品
2000 HAH1212
-2.0
17.6
3000 HAH1212
-3.0
26.3
4000 HAH1212
-4.0
35.1

横にスクロールしてご覧いただけます。

許容曲げ応力度 17.3kN/cm2(1770kgf/cm2)
許容せん断応力度 10kN/cm2(1020kgf/cm2)
ヤング率 6.86×103kN/cm2(7×105kgf/cm2)

(材質:JIS A6N01S-T5)

HAH-1515仕様
仕様
  • 通常在庫品通常在庫品
  • 納期要確認納期要確認
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

規格 寸法
(mm)
型番 重量 (kg) 断面積
(cm2)
断面2次
モーメント
(cm4)
断面係数
(cm3)
備考
高さ 長さ
HAH-
1515
※受注生産品
150 150 4000 HAH1515
-4.0
42.4 39.2 1612 213
  • 納期要確認
5000 HAH1515
-5.0
53.0
6000 HAH1515
-6.0
63.6
6200 HAH1515
-6.2
65.7

※HAH-1515:受注生産品(ロット生産)合計300kg以上(約30m)

横にスクロールしてご覧いただけます。

許容曲げ応力度 17.3kN/cm2(1770kgf/cm2)
許容せん断応力度 10kN/cm2(1020kgf/cm2)
ヤング率 6.86×103kN/cm2(7×105kgf/cm2)

(材質:JIS A6N01S-T5)

断面形状
断面形状

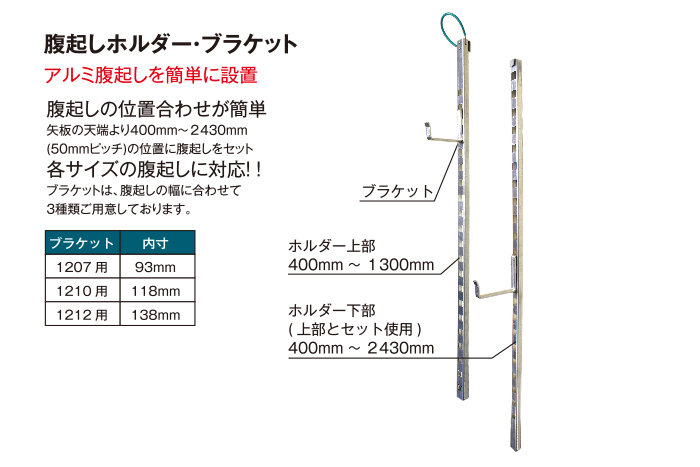

オプション(HAH-1207、1210、1212用)

オプション

施工事例

拡張用地整備工事
拡張用地整備工事2
腹起し施工事例(1212×6m)
