アルミギア式サポートST型
スーパーSSジャッキ ST型 NETIS登録番号:KK-220063-A

  • 販売
  • レンタル

耐荷重10t!強力ジャッキタイプの切梁サポートです。

従来の長尺タイプより耐荷重がUP! より広範囲の開削工事でご使用が可能になりました。
最大4200mmの掘削幅へ対応します。

スーパーSSジャッキ ST型

用途

上下水道工事、農業集落排水、地下電線埋設工事、
ボックスカルバート設置工事等、開削工事の仮設土留

NETISとは

NETIS(新技術情報提供システム)とは、民間企業等により開発された新技術に係る情報を、共有及び提供するためのデータベースです。
更なる新技術開発を促進する目的で国土交通省によって運営されています。
インターネット上で一般に公開されており、法人個人を問わず誰でも自由に閲覧する事が出来る様になっています。

製品の特長

スーパーSSジャッキの強力ジャッキタイプ
耐荷重10t(98.0kN)
土留先行工法対応。地上より設置~撤去が行えます

地上より設置~撤去が行えます。

作業棒とラチェットはスーパーSS ジャッキと共通
ラチェットレンチで簡単伸縮調整

※ST型は電動ドライバーの伸縮には対応しておりません。

スーパーSSジャッキ ST型

製品仕様

寸法図
  • 通常在庫品通常在庫品
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。

規格 型番  許容軸力 (kN) 切梁長さ
(mm)
重量 (kg) 備考
最小 最大
160-220ST HAG160-220ST 98.0 1600 2200 22.0
  • 通常在庫品
  • レンタル取扱品
210-270ST HAG210-270ST 2100 2700 26.0
  • 通常在庫品
  • レンタル取扱品
260-320ST HAG260-320ST 2600 3200 30.0
  • 通常在庫品
  • レンタル取扱品
310-370ST HAG310-370ST 3100 3700 34.5
  • 通常在庫品
  • レンタル取扱品
360-420ST HAG360-420ST 3600 4200 39.0
  • 通常在庫品
  • レンタル取扱品
性能

許容軸力:98.0kN

ST型用オプション品(H鋼用サイドレール)

H鋼用サイドレール
  • レンタル
H鋼用サイドレール

H鋼のセンターで支保ができます
取り付け高さを三段階(200,250,300)で調整が可能です。
※標準タイプには対応しておりません



横にスクロールしてご覧いただけます。

製品名 H鋼用サイドレール
型番 HAG-HR
重量 2.8kg

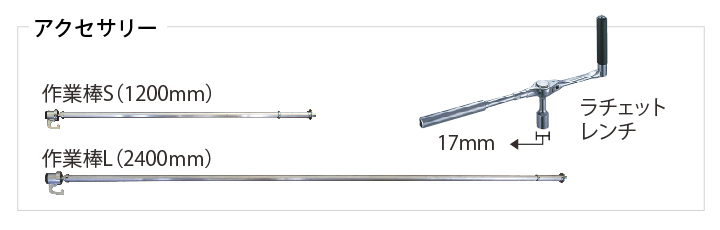

アクセサリー

  • 通常在庫品通常在庫品
  • レンタル取扱品レンタル取扱品

横にスクロールしてご覧いただけます。※2カラムの時は[inner]記述外す

製品名 型番 重量 備考
作業棒L(2400mm) HAGTL-SBFLA 2.2kg
  • 通常在庫品
  • レンタル取扱品
作業棒S(1200mm) HAGTL-SBFSA 1.4kg
  • 通常在庫品
  • レンタル取扱品
ラチェットレンチ HAGTL 1.2kg
  • 通常在庫品
  • レンタル取扱品

※作業棒には、標準でラチェットレンチが付いています。

施工事例

施工事例01
施工事例02

関連製品

スーパーSSジャッキ

ガス管埋設工事や上下水道工事などで使用する、
電動ドライバーやレンチで簡単に伸縮する土留工事用ジャッキです。

【詳細はこちら】

スーパーSSジャッキ

注意事項

  • 掘削予定箇所の土質が軟弱で、地下水が高く等、好ましくない場合又は、周辺地域への影響が大きいと予測される場合は工法手順又は安全性を考慮した工事を行ってください。
  • 故障が発生したり、異常のある場合は絶対に使用しないでください。
  • 動荷重が掛からないよう、矢板の背面には、必ず土砂で裏込めを行ってください。
  • ねじれ防止、安全の為、水平に設置して使用してください。
  • 作業棒、ラチェットレンチを使用して腹起し両端を均等に締め付けてください。
    (ST型は電動ドライバーでの伸縮には対応しておりません。ラチェットにて伸縮調整を行ってください。)
  • 撤去する場合は、伸縮部を縮め圧力の掛かっていない状態で取り外してください
