水抜き穴パイプ固定器具
パイプホルダー
擁壁工事等の水抜き穴のパイプ取り付け作業を確実に短時間で行うことができます。
コンクリート打設時に外れることなく、安定性は抜群!
VP管、VU管、紙管にも同一の規格品で取付けができます。
用途
水抜き、スリーブ、パイプの固定に最適です。
製品の特長
固定角度を気にせずに簡単に設置

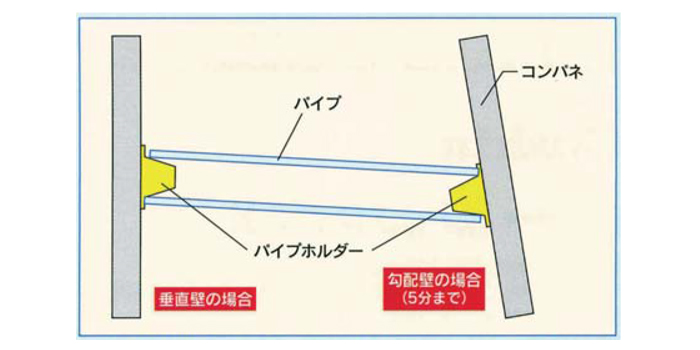

水抜き、スリーブ、パイプの固定を固定角度を気にせず簡単に、短時間でできます。(直〜5分勾配まで対応)
安定性は抜群
コンクリート打設時に外れることなく、安定性は抜群です。
水抜きパイプ（小口）の変形防止に
水抜きパイプ（小口）の変形防止になります。
VP管、VU管、紙管対応
VP管、VU管、紙管にも同一の規格品で取付けができます。
丈夫で反復使用可能
硬質プラスチックのため、丈夫で反復使用できます。
施工例
仕様
横にスクロールしてご覧いただけます。
| パイプホルダー | 接続可能パイプ径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | 型 番 |
梱包数 | 50φ | 65φ | 75φ | 100φ | 125φ | 150φ | ||||||
| 直 | 勾配 | 直 | 勾配 | 直 | 勾配 | 直 | 勾配 | 直 | 勾配 | 直 | 勾配 | |||
| S 黄 |
P H S A |
200個 | 勾配 なし |
角度 切断 不要 |
勾配 なし |
角度 切断 要 |
− | − | − | − | − | − | − | − |
| M 黒 |
P H M A |
100個 | − | − | − | 角度 切断 不要 |
勾配 なし |
角度 切断 不要 |
勾配 なし |
角度 切断 要 |
− | − | − | − |
| L 白 |
P H L A |
50個 | − | − | − | − | − | − | − | 角度 切断 不要 |
勾配 なし |
角度 切断 不要 |
勾配 なし |
角度 切断 要 |
注意事項
- ※角度切断は任意の勾配に合わせてください。
