垂直アルミステップF式

設置可能な範囲が広がり、
様々なケースに対応が可能になりました。

垂直アルミステップに、新タイプ登場!
スタンドパイプが調整できるため、様々な現場にフィットします。
運搬時はパイプを収納でき、保管や移動が容易です。

用途

開削構内を安全に昇降できます。

製品の特長

連結式により高さは自由に組み合わせできます。
（連結部材0.7ｍ、1.0ｍ、2.0ｍ）　

※連結部材は最大長さ10ｍ以内で組み合わせ可能。
※掘削坑内でのご使用には、吊り固定部0.4ｍを含めて10メートル未満でご使用ください。
「坑内はしご道でその長さが10メートル以上のものは、5メートル以内ごとに踏だなを設ける必要があります。」（労働安全衛生規則第556条）

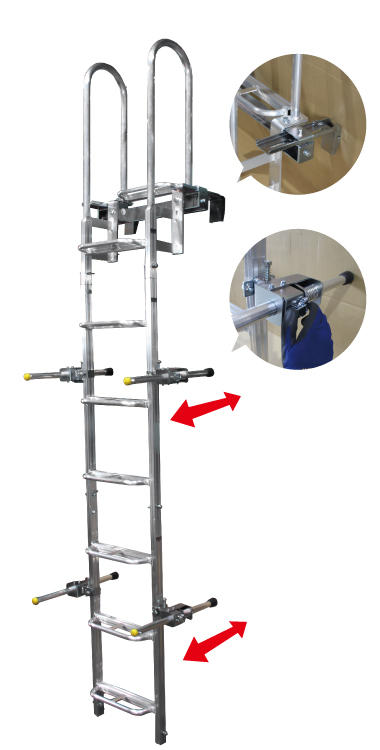

固定部のフック調整範囲が広がりました

20mm～200mmまでの構造物へ取付可

スタンドパイプの長さ調整が可能に

標準タイプで180mm調整可

スタンドパイプが収納できるので運搬や保管が容易に

製品仕様

設置手順

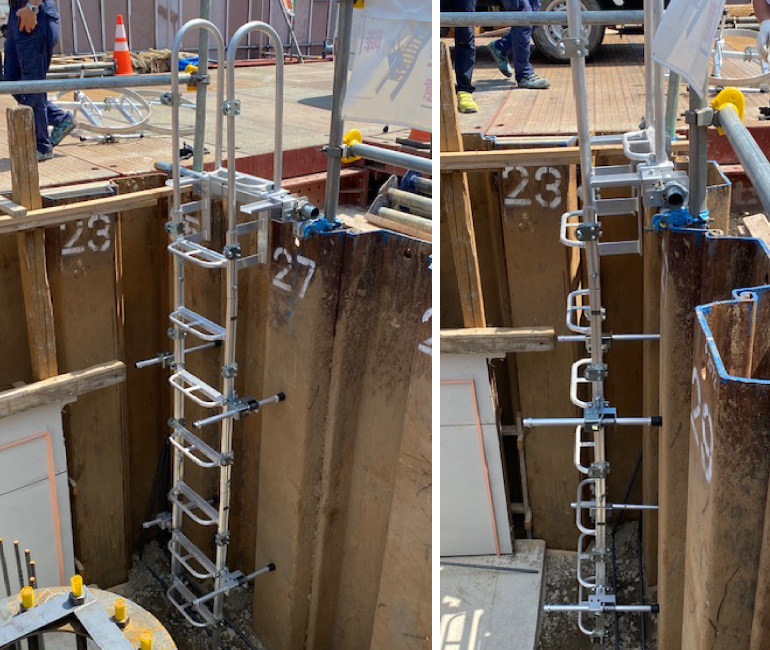

地上で組立ててください → 掘削抗に入れて固定してください
※写真は通常タイプの垂直アルミステップです

設置例

・連結部は正しく取り付けてください。
・吊り固定部の、フック幅調整レールと引っ掛ける箇所にはガタが無いように設置してください。
・吊り固定部の、フック幅調整レールの六角ボルトは、緩みなきよう確実に締め付けてください。

仕様

横にスクロールしてご覧いただけます。

規格	型番	仕様	重量	備考
F式標準セット2.4m	HAS-2.4FSET	スタンドパイプ自在式	24.6㎏	吊り固定部N、F式連結部1.0m×2

許容荷重/0.98kN (100kg)

オプション

横にスクロールしてご覧いただけます。

規格	型番	仕様	重量	備考
吊り固定部N0.4m	HAS-FC		12.2kg	連結ピン付
F式連結部0.7ｍ	HAS-0.7F	スタンドパイプ自在式	5.4kg	連結ピン付
F式連結部1.0ｍ	HAS-1.0F	スタンドパイプ自在式	6.2kg	連結ピン付
F式連結部2.0ｍ	HAS-2.0F	スタンドパイプ自在式	12.2kg	連結ピン付
背カゴ	HAS-GL	ボルト固定	6.1kg	吊り固定部、連結部兼用
背カゴ	HAS-GP	ピン脱着	6.1kg	吊り固定部、連結部兼用
フック背面連結金具N	HAS-HDB	HAS-FC用	1.3kg	六角ボルト×2、 U ナット×2付

フック取付部（最小・最大）

矢板天端や腹起しなどフックを引っ掛け設置する場所に合わせて、フック幅を調整することができます。

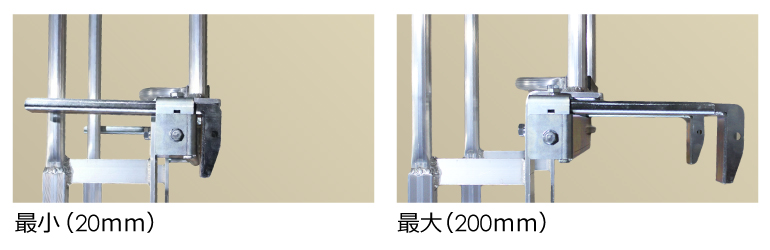

フック伸縮前、伸縮後

連結部

連結もワンタッチで簡単に行えます。

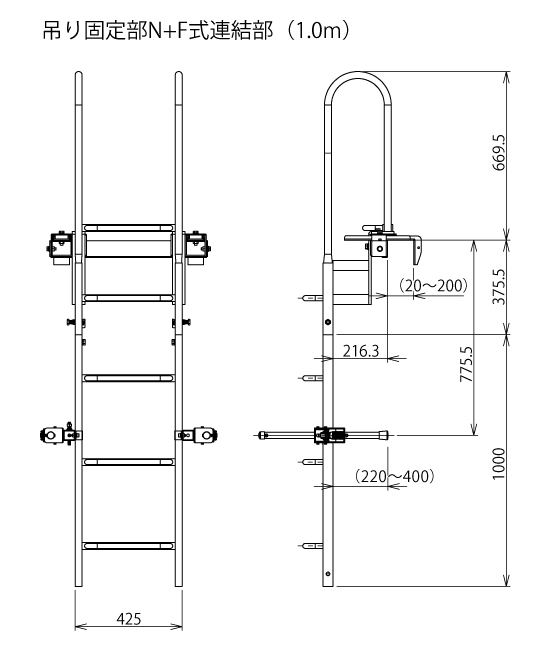

寸法(吊り固定部＋連結部(1.0m))

フック伸縮前、伸縮後

オプション品

背カゴ

垂直アルミステップ用の背カゴです。
背中から後方へ倒れたとしても墜落の危険性を低減します。

横にスクロールしてご覧いただけます。

品名	背カゴ
型番	HAS-GL	HAS-GP
仕様	ボルト固定	ピン固定
付属品	背カゴ連結金具	背カゴ連結金具
仕様	後付け式材質：鋼製、アルミ製（リング）梱包：段ボール　簡単な組み立てが必要です。
重量	6.1kg

※垂直アルミステップ標準セットへは、吊り固定部へ×1、連結部へ×1、取り付けてご使用ください。
※ピン脱着タイプは、工具を使用せず背カゴの取り外しを行うことが出来ます。

フック背面連結金具

凹凸のある構造物への設置にご使用ください。

注意事項

本製品を設置する場所は、十分な強度を有し安定した場所を選定の上設置してください。
許容荷重100kg です。許容荷重以上での使用はしないでください。
同時に2 名以上のらないでください。
手放しや物を持って昇降しないでください。また、はしご上での作業はしないでください。
昇降時は、安全具を着用し、ステップを背にして昇降しないでください。
設置環境による安全対策は、必要に応じて行ってください。

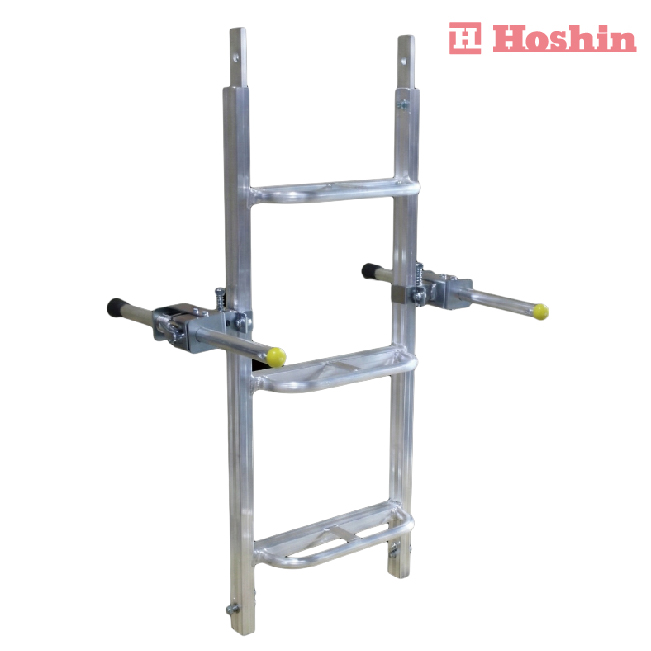

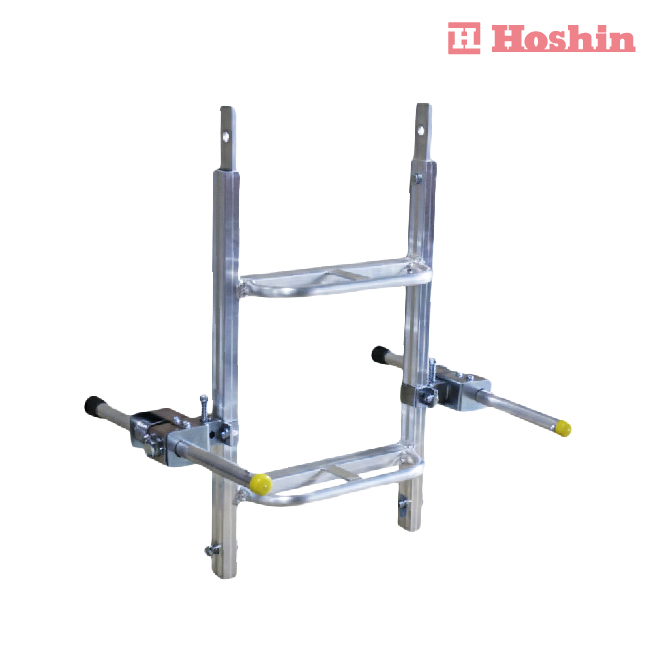

製品写真
