掘削構内専用アルミ製はしご
垂直アルミステップ
昇降時の安全確保、連結式で長さ自由自在!!
掘削構内の昇降に使用します。
アルミ製で軽量なので持ち運びや設置が簡単に行えます。
用途
開削構内を安全に昇降できます。
製品の特長
全てのたて込み簡易土留に対応可能。
アルミ製で超軽量。（標準高さ2.4mで約14.8kg）
※標準高さは、フック上端までの長さです。
連結式により高さは自由に組合わせできます。（連結部材0.7m、1.0m、2.0m）
※連結部材は最大長さ10ｍ以内で組み合わせ可能。
製品仕様

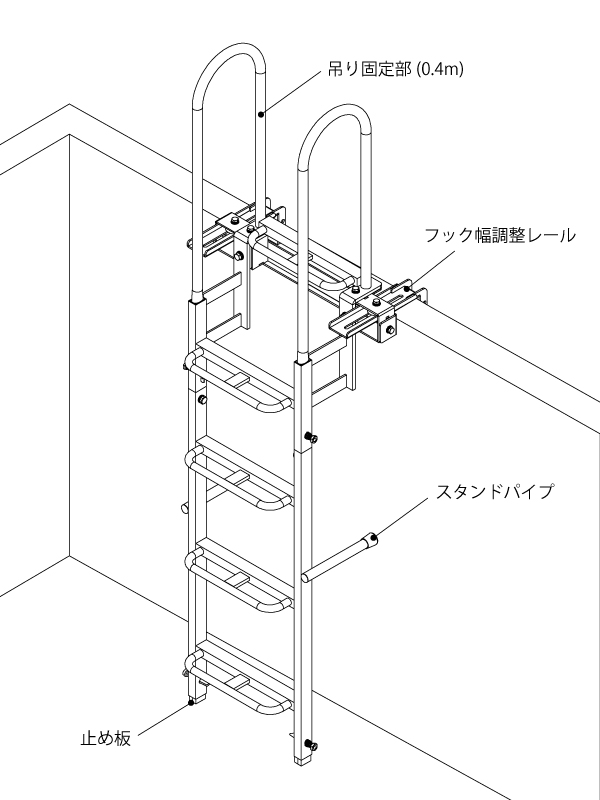

設置手順
地上で組立ててください → 掘削抗に入れて固定してください
仕様
横にスクロールしてご覧いただけます。
| 規格 | 型番 | 重量 | 備考 |
|---|---|---|---|
| 標準セット2.4m | HAS-2.4SETB | 14.8kg | 吊り固定部、連結部1.0m×2 |
許容荷重/0.98kN (100kg)
オプション
横にスクロールしてご覧いただけます。
| 規格 | 型番 | 重量 | 備考 |
|---|---|---|---|
| 吊り固定部0.4m | HAS-FB | 8.4kg | 連結ピン付 |
| 連結部0.7m | HAS-0.7 | 2.4kg | 連結ピン付 |
| 連結部1.0m | HAS-1.0 | 3.2kg | 連結ピン付 |
| 連結部2.0m | HAS-2.0 | 6.0kg | 連結ピン付 |
| 背カゴ 吊り固定部用 | HAS-GF | 6.1kg | |
| 背カゴ 連結部用 | HAS-GL | 6.1kg | |
| フック背面連結金具 | HAS-HD | 1.6kg | 六角ボルト×2、 U ナット×2付 |
フック取付部（最小・最大）
矢板天端や腹起しなどフックを引っ掛け設置する場所に合わせて、フック幅を調整することができます。
連結部
連結もワンタッチで簡単に行えます。

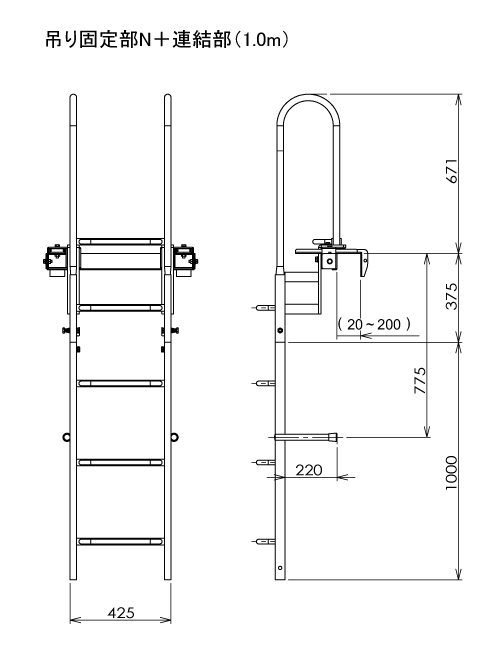

寸法(吊り固定部＋連結部(1.0m))
オプション品
背カゴ
垂直アルミステップ用の背カゴです。
背中から後方へ倒れたとしても墜落の危険性を低減します。
横にスクロールしてご覧いただけます。
| 品名 | 背カゴ | |
|---|---|---|
| 規格 | 吊り固定部用 | 連結部用 |
| 型番 | HAS-GF | HAS-GL |
| 付属品 | 背カゴ 連結金具：吊り固定部用 |
背カゴ 連結金具：連結部用 |
| 仕様 | 後付け式 材質：鋼製、アルミ製（リング） 梱包：段ボール 簡単な組み立てが必要です。 |
|
| 重量 | 6.1kg | |
フック背面連結金具
凹凸のある構造物への設置にご使用ください。
施工事例
注意事項
- 吊り固定部を支保工材（矢板・腹起しなど）に固定しフックを引っ掛け、ご使用ください。
- 許容荷重100kg です。許容荷重以上での使用はしないでください。
- 同時に2 名以上のらないでください。
- 手放しや物を持って昇降しないでください。また、はしご上での作業はしないでください。
- 昇降時は、安全具を着用し、ステップを背にして昇降しないでください。
- 設置環境による安全対策は、必要に応じて行ってください。
製品写真
