2Dマシンガイダンスシステム
iDig(アイディグ)  NETIS登録番号:KT-170111-VR

  • 販売
  • レンタル

あらゆる油圧ショベルを精密マシンに

センサーで「深さ」「勾配」「距離」を測定。ショベルオペレーションは思いのまま!
iDigは操作しやすくあらゆる油圧ショベルに取付・載替が可能です。

2Dマシンガイダンスシステムidig
idig特長

製品の特長

01操作が簡単

センサーが刃先の位置を正確に測定。LEDとタッチパネルのナビに沿って操作するだけで、深さ・勾配・距離を思いのままオペレーション。若手でもベテラン同様に高精度な作業が可能です。

操作が簡単

【操作手順】LEDタッチパネルを確認しながら掘削作業を行います

操作手順

【導入メリット】
オペレーターは1人で、キャビンから降りずに掘削と確認を同時にできます。
重機から乗降が圧倒的に減るので、足腰への負担が少なく、施工量を上げつつ安全性も向上できます。

導入メリット

02取付が簡単

ワイヤレスセンサーの採用で、穴あけ・溶接は不要。
全ての油圧ショベルに専門シールで簡単取り付け。
設定はトータルでステーションを使わず、モニタの表示に沿って作業するだけで100通り登録できます。
キャリプレーションは最短1時間で完了!

取付が簡単

03載替が簡単

取り付け・取り外しがワンタッチで出来るので、1台で使い回しができます。
1度設定しておけば、載せ替え後の再キャリブレーションは不要。簡単に載せ替えられるので、専用重機は必要ありません。

【レンタル会社様ご活用事例】

載替が簡単

活用事例

動画

築堤護岸工事(東京都)

災害復旧工事(富山県)

住宅基礎工事(山梨県)

道路改良舗装工事(静岡県)

地盤改良工事(広島県)

河川整備工事(和歌山県)

護岸整備工事(和歌山県)

iDig導入事例

導入事例の詳細はこちら

インタビュー動画

オプション機能

オフセットブームへの対応

URキットを追加することで、オフセットブームへ対応可能です。

<対応機種 >
日立建機:ZX20UR-5A、 ZX30UR-5B、 ZX40UR-5B、ZX55UR-5B、 ZX75UR-5B
コベルコ建機:SK20UR-2、-6 / SK30UR-6 / SK38UR-6 / SK50UR-3、-5、-6E /
SK75UR-3E、-5 / SK80SR+3 / SK80UR-6E / SK130UR-1E、-1ES、-2、-3、-5

オフセットブームへの対応
ドーザへの対応

ドーザキットを追加することで、排土板のガイダンスが可能です。

ドーザへの対応
チルトローテーターへの対応

ミニセンサと接続ケーブルを追加することで、チルトローテーターへ対応可能です。

チルトローテーターへの対応
ICT建機施工への対応

準平くんの組み合わせで3Dマシンガイダンスとして活用できます。

ICT建機施工への対応
オプション機能関連動画
オフセットブームへの対応
iDigドーザ
チルトローテータ×iDig
Dig建機施工への対応

iDigの仕様

機器構成品
標準構成

横にスクロールしてご覧いただけます。

電源 DC12-28V
精度 ±1cm
使用温度 -20℃~ +70℃
コンボセンサー / ミニセンサー
電源 ソーラー
サイズ 70×100×25mm / 55×75×25mm
重量 242g / 153g
防水・防塵性 IP67
コントロールボックス
解像度 800×480 ピクセル
メモリ 100 通り
防水・防塵性 IP54
2Dセンサー
車体補正範囲 ±40°
LEDディスプレイ
防水・防塵性 IP54

横にスクロールしてご覧いただけます。

名称 数量 コード 備考
ミニセンサセット 2 XD407 プレート、両面テープ付き
コンボセンサセット 1 XD411 プレート、両面テープ付き
2Dセンサセット 1 XD406 プレート、両面テープ、ケーブル付き
LEDディスプレイ 1 XD445
LEDディスプレイクレードル 1 XD446
コントロールボックス 1 XD541-C8
コントロールボックス用
クレードル
1 XD547-C8
センサ取り外し用キー 1 XD413
接続ケーブル 2 XD418 2D センサー/LEDディスプレイ⇔コントロールボックス
電源ケーブル 1 XD423 LEDディスプレイ⇔シガーライターソケット
ラムマウント 2 XD440 LEDディスプレイ用(予備1個)
ダブルサクションカップ 1 XD1001 コントロールボックス用
ミニポール 1 XD470 キャリブレーション用
延長用ポール 1 XD471 2本組、キャリブレーション用
5/8″用アダプター 1 XD477 キャリブレーション用
レーザーポインタ 1 XB525 L字アングル付き、キャリブレーション用
アダプター 5/8~1/4″ 1 XD478 キャリブレーション用

オプション品の仕様

リンク取付用ブラケット
リンク取付用ブラケット

横にスクロールしてご覧いただけます。

商品名 リンク取付用ブラケット
型番 XDH01 XDH02
仕様 ガード無 ガード付
商品説明 iDigセンサープレートを
リンクへ直接取付けできない場合等に
使用するブラケットです。
ガード付タイプです。
付属品 低頭ボルト M6×10mm:4本
ステンレスバンド:2本
両面テープ:130L×2枚、70L×1枚、300L×1枚(予備)
重量 0.7kg 0.8kg



プレートホルダー
プレートホルダー

横にスクロールしてご覧いただけます。

商品名 プレートホルダー S プレートホルダー L
型番 XDH03 XDH04
商品説明1 ブームセンサー用です。 アームセンサー用です。
商品説明2 カバー機能と落下防止機能を備えています。
ホルダーベースを追加することで、センサープレートの共用が可能です。
付属品 低頭ボルト M5×8mm
両面テープ
仕様 材質
ホルダーベース・センサーカバー:アルミ
ホルダーフック:スチール
パーツ販売 ホルダーベースS
付属品:両面テープ付

センサーカバーS

ホルダーフックS
ホルダーベースL
付属品:両面テープ付

センサーカバーL

ホルダーフックS
重量 0.3kg 0.4kg



レインカバー
レインカバー

横にスクロールしてご覧いただけます。

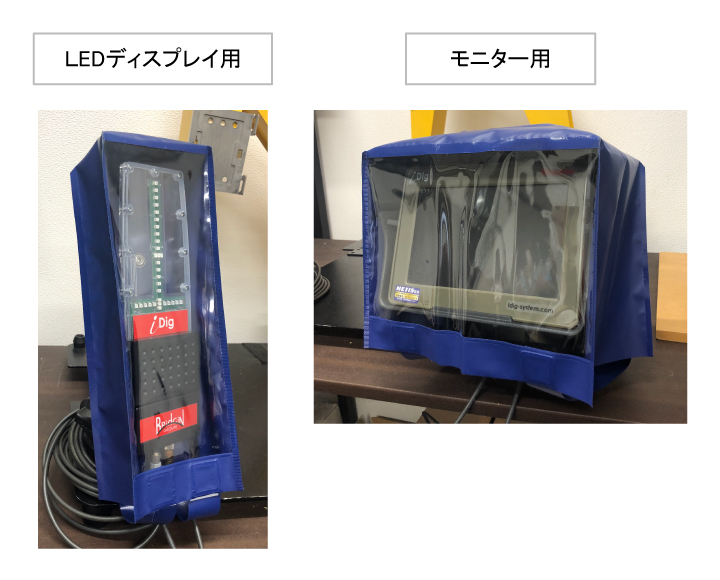

商品名 レインカバー(LEDディスプレイ用) レインカバー(モニター用)
型番 XDH07 XDH06
商品説明1 LEDディスプレイ用 モニター用
商品説明2 キャノピー仕様機でiDigをご使用いただく際の
LEDディスプレイとモニター用雨よけカバーです。
材質 テント生地
重量 50g 80g
