ローテーティングレーザー RL-H4C

HOME > 製品紹介 > 測量機器関連 > ローテーティングレーザー RL-H4C

RL-H4C

  • 販売

使用範囲 直径800m!簡単操作・抜群の作業性

RL-H4Cは、現場が求める性能・耐久性・使い勝手・コストパフォーマンスを徹底的に追及した次世代型ローテーティングレーザーです。
すべてのコンポーネントを新設計、あらゆる場面を想定した厳しいフィールドテストを通して、長く安心してお使いいただける高性能・高品質を実現しました。

ローテーティングレーザー RL-H4C

製品の特長

現場合わせで簡単勾配設定

1軸勾配設定機能を搭載。レベルセンサーの高さにレーザー光の傾きを合わせるマニュアル方式で、操作は2つの矢印ボタンだけ。 現場合わせで簡単かつ正確に勾配設定が行えます。

振動の多い現場でも安心

電子式自動整準機構により、ペンジュラム方式では不安定になる振動の多い現場でも安定して作業が行えます。
また衝撃・傾斜警告機能(セイフティロック)を搭載、本体が衝撃を受けたり傾いたときは、本体LEDの点滅と同時に、レベルセンサーのアイコンで表示する安全設計です。

高性能レベルセンサー LS-80L

新開発のLS-80Lはレーザー受光性能を高め、さらに広範な現場で正確・スピーディなレベル出しが行えます。
基準位置を矢印とブザーで知らせるほか、本体からの警告を受信し表示します

積み重ねOKのキャリングケース

新設計のキャリングケースは、アクセサリーの収納力とクッション性を大幅にアップ。
また積み重ねても安定するシェルデザインにより、事務所での保管や車両での運搬にも場所をとりません。

特徴1
特徴2
特徴3

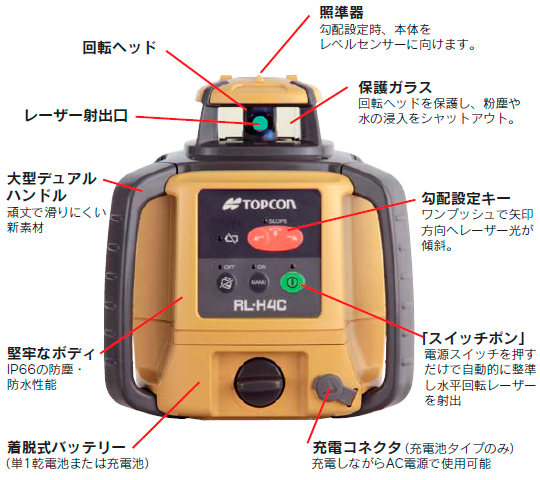

製品仕様

製品仕様
商品構成品

【RL-H4C 乾電池パッケージ】

  • 本体
  • キャリングケース
  • レベルセンサーLS-80L
  • ホルダー6型
  • 単1乾電池 x 4
  • 乾電池ホルダーDB-74
  • 単3乾電池 x 2
  • 取扱説明書
  • 保証書
RL-H4C 乾電池パッケージ

【RL-H4C 充電池パッケージ】

  • 本体
  • キャリングケース
  • レベルセンサーLS-80L
  • ホルダー6型
  • バッテリーパックBT-74Q (Ni-MH)
  • バッテリーホルダーDB-74C
  • AC/DCコンバーターAD-15
  • 単3乾電池 x 2
  • 取扱説明書
  • 保証書
【RL-H4C 充電池パッケージ】
商品構成品

横にスクロールしてご覧いただけます。

測定範囲 直径2m〜800m(LS-80L使用時)
水平精度 ±10"(±1.5mm/30m)
自動整準範囲 ±5°
勾配設定機能 1軸(マニュアル方式)
光源 半導体レーザー(波長635nm)
ビーム回転数 600rpm
レーザー安全規格 JISクラス3R
衝撃・傾斜警告(セイフティロック) 本体LED表示/レベルセンサー液晶表示
バッテリー残量警告 本体LED表示/レベルセンサー液晶表示
防塵・防水保護等級 IP66 (JIS C 0920)
使用温度範囲 -20℃〜+50℃
寸法 177(L) x 196(W) x 217(H) mm
質量 2.4kg(単1乾電池4本含む)
2.6kg(バッテリーパックBT-74Q含む)
内部電源 単1乾電池 x 4本 / Ni-MHバッテリーパックBT-74Q
使用時間(20℃) 約100時間(アルカリ乾電池)
約60時間(バッテリーパックBT-74Q)
対応レベルセンサー

横にスクロールしてご覧いただけます。

機種名 LS-80L LS-80A LS-90
測定範囲(直径)* 800m 700m 700m
分解能 ±1mm/±2mm ±0.5mm/±2mm
表示 液晶(表裏) 液晶(表裏) 液晶(表裏)+ LED
RL-H4C本体警告通知 あり あり あり
気泡管 なし なし あり
備考 標準付属品 オプション オプション
  LS-80L LS-80A LS-90
レベルセンサー LS-80L 仕様

横にスクロールしてご覧いただけます。

分解能 ファイン ±1mm
コース ±2mm
段階表示 9段階+ハズレ表示
受光幅 50mm
表示部 LCD表示、表裏各1
ブザー 強/弱/OFF
本体警告通知 衝撃・傾斜(セイフティロック)、バッテリー残量
バッテリー残量警告 LCD表示
オートカットオフ時間 約30分
防塵・防水保護等級 IP66(JIS C 0920)
使用温度範囲 -20℃〜+50℃
寸法 146(L) x 76(W) x 26(H) mm
質量 190g(単3乾電池2本含む)
内部電源 単3乾電池 x 2本
使用時間(20℃) 約120時間(アルカリ乾電池)

※受光器単品購入の場合はホルダー別売

レベルセンサー LS-80A 仕様

横にスクロールしてご覧いただけます。

分解能 ファイン ±1mm
コース ±2mm
段階表示 9段階+ハズレ表示
感帯幅 50mm以上
表示方法 LCD表裏各1個
耐水性及び耐じん性 JISC0920保護等級IP66
(耐じん形・耐水形)に準拠
オートカットオフ 約30分
ブザー音 強/弱/OFF
電源 単三乾電池(2本)
使用時間(アルカリ) 約120時間(+20℃)
電源寿命警告 LCD表示
警告通信 Hi-Alert / 電池残量警告
使用温度範囲 -20℃〜+50℃
質量 190g(乾電池含む)
寸法 146(L)×76(W)×26(H)mm

※受光器単品購入の場合はホルダー別売
