アックスブレーン 高輝度自動探知レーザー墨出器 PLV-751T

  • 販売

最大25m!! たちラインを自動で地墨線に合わせる自動探知機能搭載!!

アックスブレーン 受光器対応 高輝度自動探知レーザー墨出し器

高輝度自動探知レーザー墨出器 PLV-751T

製品の特長

自動探知モード搭載

受光器側からレーザー墨出器に指示を送り、たちラインを地墨線にピタリと合わせる事が可能です。探知可能範囲はクラス最長の最大25mで遠距離でもラクラク探知。 作業効率が格段にアップします。

本体を自由に旋回できるリモコンモード搭載

リモコン機能を使用すれば本体の旋回を遠隔操作できるので軽天作業時の水平ラインの回転等、一人での作業時に便利です。

回転微調整機能付

リモコンモードでの回転微調整はもちろん、本体の回転微動ネジを使用して手動での微調整も可能です。

光る!気泡管

薄暗い場所でも機械を転倒させたり、盗難防止にも役立ちます。

ゴムキャップ付

脚先に滑りにくく、内装床材を、キズつけにくい着脱可能なゴムキャップを採用。

探知機能最大25m<
本体を自由に旋回できるリモコンモード搭載

製品仕様

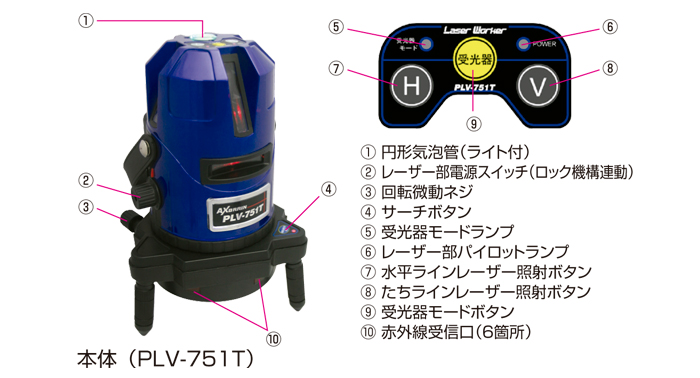

PLV-751T本体
PLV-751T本体

横にスクロールしてご覧いただけます。

光源 ラインレーザー:赤色半導体レーザー635nm
地墨レーザー:赤色半導体レーザー650nm
光出力 2.5mW以下
クラス1M(JIS C6802:2005)
パルス幅/ 周波数 50μs/10kHz ± 10%
線幅 1.5mm/5m
精度 水平・垂直 ± 1mm/10m
鉛直 ± 1mm/ 5m
自動補正範囲 ± 2°
傾斜警告 有(補正範囲外時全レーザー点滅及びブザー音)
制動方式 磁気制動方式
本体回転機構 有(360°自動探知機能及びリモコン機能付)
回転微動装置
電池残量警告
レーザー部パイロットランプ点滅及びモータードライブ部パイロットランプ点滅
※注意:レーザー部とモーター部の電池は独立していますので、それぞれに警告機能があります。
電源 単3アルカリ乾電池×4本(レーザー部)
単3アルカリ乾電池×4本(モータードライブ部)
連続使用時間
(通常モード/受光器モード)
1ライン照射時:約33時間/約45時間
2ライン照射時:約13.5時間/約20.5時間
3ライン照射時:約9.5時間/約16.5時間
全照射時:約4.5時間/約11時間
使用温度範囲 −10℃〜45℃
防塵・防水 IP54相当
受光器対応 付属専用受光器で対応
サイズ φ102(ボディー部)×H225mm
重量 1.4kg(電池含まず)

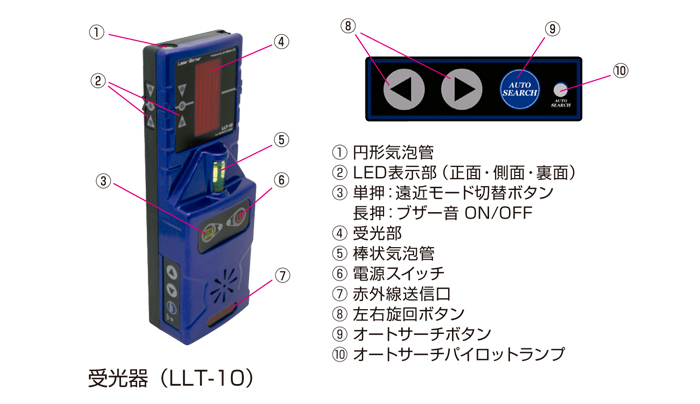

受光器LLT-10
受光器LLT-10

横にスクロールしてご覧いただけます。

表示 高輝度LED(3色)
正面・側面・裏面のトリプル表示、
及びブザー音(音量は大、小、無音選択可)
レーザー検出距離 約1.5m〜最大約50m
(但し、レーザーライン中央付近、使用環境により異なります。)
レーザー検出精度 15m以内:±0.5mm
35m未満:±1.0mm
35m以上:±1.5mm
自動探知制御範囲 約1.5m〜最大約25m(屋内において)
※自動探知制御範囲は使用環境により異なります。
近距離モード:約1.5m〜約10m
遠距離モード:約7.0m〜約25m
※重複する距離(7〜10m)は使用環境により異なります。
リモコン使用距離 最大約25m(屋内において)
※リモコン使用距離は使用環境により異なります。
電源 単3アルカリ乾電池×3本
連続使用時間 約60時間(アルカリ乾電池使用時)
使用温度範囲 −10℃〜45℃ 結露なきこと
防塵・防水 IP54相当
電池残量警告 有 電源パイロットランプ点滅
オートパワーO F F 有 最後に操作又は受光後約10分
サイズ 170×58×35mm
重量 0.17kg(電池含まず)
標準付属品
・受光器 LLT-10
・受光器用クランプ、
・レーザーメガネ
・収納ケース
・ケース用肩掛けベルト
・テスト用単3乾電池×11本
(レーザー部×4本・モータードライブ部×4本・受光器×3本)

注意事項

  • PLV-751TとLLT-10は水しぶきからは保護されますが雨天時の使用、特にレーザー照射ガラスや受光窓に水滴が着くと正しくレーザーを照射できません。必ず水滴を拭き取ってからご使用下さい。
  • 警告:ルーペ、拡大鏡、顕微鏡及び望遠鏡、双眼鏡などの光学器具を用いてレーザ出力を観察すると、目に危険を及ぼす場合があります。
