Nivo 5.SC
シンプルさと使いやすさを追求した軽量・コンパクト
望遠鏡光学系とレーザ部の改良により、徹底的な軽量・コンパクト化を実現。正確な計測を快適に実現する数々の機能を、クラス最小・最軽量のスリムな流線型ボディに収めています。
崖や急峻な斜面、災害現場などの危険箇所、狭い高層建築現場など、あらゆるシーンに機動力と使いやすさを提供。現場のフットワークを軽やかにし、仕事がもっと楽しくなります。
製品の特長
シームレス計測で作業効率アップ
小型・軽量で、抜群の機動力を発揮するエンドレスクランプ（水平角・高度）の採用により作業効率アップを実現。
長距離・高精度測距
1素子プリズムで1.5m〜5,000mの長距離測距、（±（3＋2ppm・D）mm））の高精度測距を実現しています。
高精度と両立した高速測距性能
精密測距モードは±（3+2ppm・D）mmの高精度で初回・連続ともに約1.6秒、高速測距モードは精度±（10+3ppm・D）mmで連続約1.0秒（初回約1.4秒）の高速測距を実現しています。
ダブルポケットバッテリ
2つの内部バッテリで約10時間連続使用でき、1日の作業でも安心です。
レーザポインタ搭載
可視光レーザ（クラス2）を採用しており、暗い場所でも素早くポイントを確認できます。
●微動固定不要のエンドレスクランプ採用（水平・高度とも）

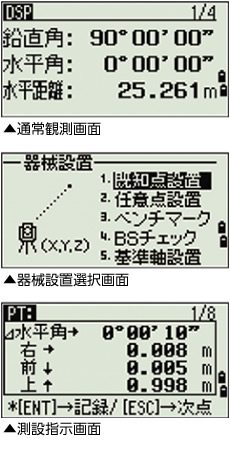

●分かりやすいユーザインタフェース
製品仕様
Nivo 5.SC仕様
横にスクロールしてご覧いただけます。
| 国土地理院測量機器登録 | 2級Aトータルステーション | |||
|---|---|---|---|---|
| 望遠鏡 | 像 | 正立 | ||
| 有効径 | 45mm（50mm：測距光学系) | |||
| 倍率 | 30× | |||
| 視界 | 1°20′ | |||
| 分解力 | 3.0″ | |||
| 最短合焦距離 | 1.5ｍ | |||
| 測距部 | 測距範囲※1 | プリズムモード | レフシート（5ｃm角）1.5 〜 300m | |
| 1素子プリズム ： 1.5 〜 5,000m | ||||
| ノンプリモード | 1.5m 〜 300m（コダックグレー90％） | |||
| 精度 | プリズムモード | 精密測距モード |
±（3+2ppm・D）mm（-10℃〜+40℃）、±（3+3ppm・D）mm（-20℃〜-10℃及び+40℃〜+50℃） | |
| 高速測距モード | ±（10+5ppm・D）mm | |||
| ノンプリズムモード | 精密測距モード |
±（3+2ppm・D）mm（-10℃〜+40℃）、±（3+3ppm・D）mm（-20℃〜-10℃及び+40℃〜+50℃） | ||
| 高速測距モード | ±（10+5ppm・D）mm | |||
測距時間 ※3 |
プリズムモード | 精密測距モード |
1.5秒 | |
| 高速測距モード | 0.8秒 | |||
| ノンプリズムモード | 精密測距モード |
1.8秒 | ||
| 高速測距モード | 1.0秒 | |||
| 気象補正 | 温度範囲 | 使用温度範囲：-20℃ 〜 +50℃ | ||
| 気圧範囲 | 533hpa 〜 1,332hpa | |||
| プリズム定数設定 | -999 〜 999mm | |||
| レーザクラス | クラス1（レーザポインタ：クラス2） | |||
| 測角部 | 測角方式 | 光学式アブソリュートエンコーダによる電気的読み取り方式 | ||
| 精度※4 | 5″ | |||
| 角度分解能 | 5″/10″/20″ | |||
| 角度自動補正機構 | 2軸（直交方向）、静電気容量検出方式、補正範囲：± 3 ' | |||
| 微動方式 | フリクションクラッチ式エンドレス微動 | |||
| 気泡管感度 | 円形気泡管 | 10′/2mm | ||
| 求心望遠鏡 | 光学求心式 | 像：正立、倍率：3×、視界：5°、合焦範囲：0.5m 〜∞ | ||
| レーザ求心式（オプション） | クラス2 | |||
| 表示部 | 形式 | グラフィック表示（128×64ドット）バックライト照明付 | ||
| データ記録 | 内部メモリ | 約10,000点記録 | ||
| 編集機能 | 最大32現場 | |||
| データ通信機能 | RS-232Cケーブル、Bluetooth（オプション） |
|||
| 搭載ソフトウェア | 基本測量 / 測設 / 測量計算 / データ送受信（APA/SIMA対応） | |||
| 本体 | 形状 | 149（幅）×145（長さ）×303（高さ）ｍｍ | ||
| 質量 | 約3.6kg＜シフトタイプ＞ | |||
| 内部バッテリ | 使用時間※5 | 約10時間（連続測距測角）、約26時間（30秒毎測距測角）、 約31時間（連続測角のみ） |
||
| 質量 | 約0.1kg | |||
| 格納箱 | 質量 | 約4kg（付属品含む） | ||
| 防塵・防水機能 | IP66 | |||
- ※1：ターゲットに太陽が当たっていない場合。使用環境や気象条件、測定対象物によって変動します。
- ※2：JIS B7912-4：2006 準拠 / JSIMA 102：2002 適用区分A準拠
- ※3：初回測距では、大気状態により時間が延びる場合があります。測定時間は測定距離、使用環境、気象条件や測定対象物によって変動します。
- ※4：JIS B7912-3：2006に準拠（標準偏差）
- ※5：100％充電 周辺温度25℃時
