レベルプレーナ LP515

HOME > 製品紹介 > 測量機器関連 > レベルプレーナ LP515

LP515

  • 販売

使用範囲800m、勾配設定機能を搭載
新世代の高性能レベルプレーナーです。

内装工事から基礎工事、土木建設まで、水平出しと勾配設定に活用できます。

レベルプレーナ LP515

製品の特長

勾配設定を効率アップ
  • レーザーの回転軸をキー操作で傾けることができます。
  • 1方向の勾配設定が効率よく行えます。
  • 勾配設定範囲は、±8.7%(±2.6m/30m)と広範囲です。
信頼のハイスピード自動整準
  • 水平精度±15"(±2.2mm/30m)
  • 電源ONですばやく整準。整準範囲±5°。
高感度で使用範囲800m
  • レーザー出射口が赤く光って見えますので、離れた場所から回転の確認ができます。
軽量コンパクトな防塵・防水ボディ
  • 本体質量2kgのコンパクトボディは、IP56の高い防塵・防水性能により、粉塵や強いにわか雨など、厳しい現場環境に対応します。
安心のH.I.アラート機能
  • 衝撃や大きな振動で本体が動いた場合、誤った施工を防止するため、自動的にレーザー照射を停止する安心機能です。
特徴1

製品仕様

ロングレンジ用受光器 LR300

より高精度に、より見やすく、より便利に。
最先端の機能を装備したコンパクト受光器です。

  • 高精度
    • 検出精度は、±1mmと±2mmの切り替えが可能。
    • 精度±1mmにセットすれば、水平出しが行えます。
  • 液晶表示+ブザー

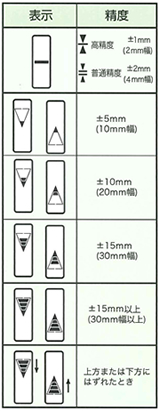

    • 受光位置を5mm単位で液晶表示。さらに範囲外表示を備え、すばやくレーザーを見つけられます。
    • 表裏両面に液晶を装備していますので、あらゆる体勢で楽に水平出しが行えます。
    • 騒音の中でも聴きとりやすいブザー音です。
  • 気泡管付クランプ
    • ロッドクランプ(LPC5)には気泡管が内蔵されていますので、水平出しが行えます。
  • タフでコンパクト
    • 防塵・防水性能はIP66。微細な粉塵や強いにわか雨をシャットアウトします。
    • 手になじみ、グリップ感を高めたボディは、質量190g(乾電池含む)と軽量です。
ロングレンジ用受光器 LR300
ロングレンジ用受光器 LR300
仕様

横にスクロールしてご覧いただけます。

品番 LP515
水平精度1,3 10秒(±1.5mm/30m)
動作範囲(直径)1,2 約800m
勾配範囲 -10%〜+15%
回転速度 300、600rpm
レーザの種類 赤色ダイオードレーザ650nm
レーザクラス クラス2、<3.4mW
自動整準範囲 ±5°(±9%)
整準インジケータ LCD表示とLED点滅
無線範囲(HL760) 最高100m
電源 10.000mAhのNiMHバッテリパック
バッテリ動作時間1 NiMHの場合35時間、アルカリの場合50時間
作動温度範囲 -20°C〜50°C
保管温度範囲 -20°C〜70°C
三脚取付部 5/8×11 (底面/背面)
防塵防水 IP66
質量 3.1kg
電圧低下表示 LCDバッテリインジケータ
電圧低下による接続途絶 ユニット電源オフ

(*1)JSIMA 104:2002準拠
(*2)LR300使用時。気象条件によって異なる場合があります。
(*3)勾配設定可能範囲は機械の設置角度により変わります。

受光器仕様

横にスクロールしてご覧いただけます。

HL760デジタル表示受光器
デジタル表示単位 mm、cm
受光可能な高さ 127mm
6つのオングレード感度 - ウルトラファイン0.5mm
- スーパーファイン1mm
- ファイン2mm
- ミディアム5mm
- コース10mm
- キャリブレーションモード0.1mm
バッテリ稼働時間(単三電池2個) 連続60時間以上
自動電源停止 30分/24時間
作動温度範囲 -20°C 〜50°C
防塵防水 IP67
質量 0.371kg

■標準付属品(共通)
収納ケース、受光器(LR300)、単2形乾電池×4本、単3形乾電池×2本、ロッドクランプ(LPC5)、取扱説明書(※付属の電池は動作確認用です)
