トータルステーション ESシリーズ/ES-107F ES-105F

HOME > 製品紹介 > 測量機器関連 > トータルステーション ESシリーズ/ES-107F ES-105F

ESシリーズ/ES-107F ES-105F

  • 販売

エントリーモデルに必要な全ての基本機能を網羅。

・新方式のEDM を採用
・LongLinkデータコミュニケーション
・信頼の測角システム
・世界最長の連続使用時間36時間!
・堅牢ボディーと徹底したユーザーフレンドリーデザイン

トータルステーション ESシリーズ/ES-107F ES-105F

製品の特長

新方式のEDMを採用
  • 測距光のスポット径を更に小さく、測距誤差を最小限に。
  • 浅い入射角でも確実に測定。
  • 明るいポインターで視準性向上。
  • 測定対象を問わず高速測距。プリズム使用時はさらにハイスピード。
  • 反射シートの測距でも精度を保証。
  • ノンプリ測距30cmで精度保証を実現(世界最短*)。

*2011年12月現在

LongLinkデータコミュニケーション
  • Bluetooth クラス1 で長距離通信。
  • プリズム側に観測技術者、ES の作業者は視準するだけという素早く効率的な現況測量を可能に。
信頼の測角システム
  • 先進のデジタル技術を駆使した、信頼の測角システム。
  • 広範囲をカバーする2 軸自動補正機構で、不整地の観測も安心。
  • 操作つまみに固定/ 微動方式を採用し、高精度で安定した測角を実現。
世界最長*の連続使用時間36時間!
  • 徹底した省電力設計と大容量バッテリーを採用。
  • 1つで約36 時間以上と予備バッテリーのいらない安心の長時間駆動。

*2011年12月現在

強靭な耐環境性能
  • 防塵防水性能JIS 保護等級IP66。
  • 標準の使用温度範囲は-20〜+50℃。
  • 寒冷地モデルなら-30℃まで*、高温地モデルなら+60℃まで使用可能。

* 寒冷地モデルと高温地モデルは受注生産でご用意いたします。詳しくはお問い合わせください。

特徴1
特徴2

製品仕様

卓越したインターフェース

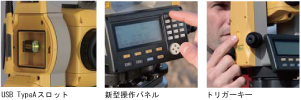

USBメモリー対応
  • USB Type Aスロットを搭載し、USBメモリーに対応。
  • 標準付属のUSBメモリーなら、挿入した状態でもカバーが閉まるため、耐環境性能IP66を保持。
操作パネルとキーボード
  • 文字入力も可能な10キーボードを両面に配置*。
  • エントリーメニューを呼び出すスターキー[★]を搭載。
  • 側板部には、望遠鏡から目を離さずに測定できるトリガーキーを新たに搭載。
  • キートップの文字が読める、透過型バックライトをキーボードに搭載し、夜間やトンネル内でも快適に操作。

*ES-107Fは片側配置。

操作パネルとキーボード

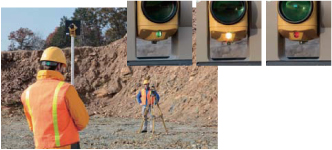

ガイドライト
  • 視認範囲1.3〜150mと、広範囲をカバーするガイドライトを標準搭載。
  • 1つの照射口から緑と赤2つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定。
ガイドライト
ES仕様

横にスクロールしてご覧いただけます。

製品名 ES-105F  ES-107F
国土地理院 測量機種登録(登録予定) 2級Aトータルステーション 3級トータルステーション
望遠鏡
倍率 / 分解力 30x / 2.5" 30x / 3.5"
その他 全長:171mm、対物有効径:45mm(EDM部:48mm)、像:正像、視野1°30 ′
(26m/1,000m)、最短合焦距離:1.3m、十字線照明装置:輝度調節:5段階
測角部
最小表示 5 / 10" 10 / 20"
精度 * 1 5" 7"
2軸自動補正機構 /コリメーション補正  液体式2軸傾斜センサー、補正範囲±6' / 補正あり / なし
測距部
レーザー出力 * 2 ノンプリズムモード:クラス3R / 反射シート・反射プリズムモード:クラス1
測定可能範囲
(気象条件 通常時 * 3)
ノンプリズム * 4 0.3 〜 500m
反射シートターゲット*5*6 RS90N-K:1.3 〜 500m、RS50N-K:1.3 〜 300m、RS10N-K:1.3 〜 100m
ミニ反射プリズム 1.3 〜 500m
1素子反射プリズム 1.3 〜 4,000m(気象条件良好時*7:5,000m)
3素子反射プリズム 〜 5,000m(気象条件良好時*7:6,000m)
最小表示 0.001m(トラッキング測定時:0.01m)
精度 * 3*8
(精密測定)
ノンプリズム時 * 4 (3+2ppmx D)mm *9
反射シートターゲット使用時*5 (3 + 2ppm x D) mm
反射プリズム使用時 (2 +2ppm x D) mm
測距時間 * 10 精密測定:0.9秒以下(初回 1.7秒以下)、高速測定:0.7秒以下(初回 1.4秒以下)、トラッキング測定:0.3秒以下(初回1.4秒以下)
操作部・データ記録・通信部
操作パネル ディスプレー 字・グラフィック対応ドットマトリックスLCD(192×80ドット)、バックライト/コントラスト調整機能付き
キーボード 25キー、バックライト付き
配置 正反両側配置 片側(正側)配置
トリガーキー あり(側板部)
データ記憶装置 内部メモリー 約10,000点
対応外部メモリー USBフラッシュメモリー(8GBまで)
カレンダークロック機能 カレンダー(年月日)、時計(時分秒)機能
インターフェース RS-232C規格準拠、USB2.0(Type A、USBメモリーのみ) * 11
Bluetooth無線機能 Ver.2.1+EDR準拠、送信出力:クラス1、最大通信距離:約300m * 12
諸般
ガイドライト * 13 クラス1LED(赤626nm / 緑524nm)、視認可能範囲:1.3 〜 150m、中心エリア視認幅:4'(0.12m/100m)
レーザー照準機能 * 13 ON(5分で自動OFF) / OFF 選択可
レベル検出装置 電子気泡管(グラフィック) 6'/内円上
円形気泡管(整準台部)  10' / 2mm
求心望遠鏡 正像、倍率3x、最短合焦距離0.3m(底板より)
整準台 着脱式 / センタリング式 センタリング式
防塵・防水性能 / 使用温度範囲 * 14 IP66(JIS C0920:2003)準拠 / -20〜 +50℃
寸法(突起物含まず) 191(W)×181(D)×348(H)mm 191(W)×174(D)×348(H) mm
機械高 192.5mm(整準台取付面より) 236mm+5/-3mm(着脱式:整準台底面より、センタリング式:三脚取付面より)
質量(整準台、バッテリー含む) 約5.6kg(着脱式)/約5.7kg(センタリング式)
電源
着脱式バッテリー BDC70  充電式Li-ion電池
連続使用時間(20℃) BDC70  約36時間:測距測角(30秒ごとに精密単回測定)
プログラム
標準搭載 ●REM測定 ●三次元座標測定 ●後方交会 ●杭打ち測定  ●放射観測 ●対回観測 ●オフセット測定  ●対辺測定  ●面積測定 ●路線計算 ●交点計算  ●Point to line
  • *1 JIS B 7912-3:2006準拠、JSIMA:101:2002適用区分AまたはB準拠。
  • *2 JIS C 6802:2005準拠。
  • *3 気象条件通常時:もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
  • *4 反射率90%のコダックグレーカード白色面を使用し、測定面照度が30,000lx.以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
  • *5 測距光が反射シートに対し上下左右30°以内にあたっていること。
  • *6 -30〜-20℃(寒冷地仕様)および+50〜+60℃(高温地仕様)の気温下では、反射シートの測定可能距離が変化します(RS90N-K:1.3〜300m、RS50N-K:1.3〜180m、RS10N-K:1.3〜60m)。
  • *7 もやがなく視程が約40km、曇っていてかげろうがない。
  • *8 JIS B7912-4:2006 準拠、JSIMA 102:2006 適用区分A 準拠。
  • *9 測定距離:0.3〜200m
  • *10 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。
  • *11 標準付属のUSBメモリーを使用の場合のみ、本体の防塵防水性能IP66を保証。
  • *12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
  • *13 レーザー照準装置とガイドライトは、同時に作動しません。
  • *14 寒冷地モデル(-30〜+50℃) / 高温地モデル(-20〜 +60℃、直射日光下を除く)も受注生産でご用意いたします。詳しくはお問い合わせください。
標準構成品

・ES 本体 ・バッテリー(BDC70) ・充電器(CDC68)・電源ケーブル(EDC113) ・レンズキャップ・レンズフード ・工具袋 ・ドライバー ・レンズ刷毛・調整ピン×2 ・ワイピングクロス ・簡易取扱説明書・USB メモリー(取扱説明書) ・レーザー警告標識・格納ケース ・背負いベルト
