パイプレーザー TP-L5シリーズ

HOME > 製品紹介 > 測量機器関連 > パイプレーザー TP-L5シリーズ

TP-L5シリーズ

  • 販売

世界初!半導体グリーンレーザー採用
4倍長寿命・高い視認性

●垂球不要!上下Vビーム搭載
●自動でターゲット中心を捕らえるオートアライメント機構搭載
●過酷な現場環境に耐えるIPX8防水
●持ち運びに便利な小型ケース採用

パイプレーザー TP-L5シリーズ

製品の特長

下水管設置の作業を大幅に効率化

TP-L5 は下水管設置時の配管の埋設位置、方向および勾配の設定を簡単に行うことが出来ます。丁張りや水糸の設置作業が不要となり作業効率が向上します。

高輝度・長寿命グリーンレーザー採用!

トプコンはグリーンレーザーの輝度の高さにいち早く注目し、パイプレーザーに採用してきました。TP-L5 では新たなレーザー素子を採用し、視認性を確保しつつ、4 倍以上の長寿命を実現させました。

オートアライメント機能 (TP-L5GV/L5G)

ボタン1 つでレーザー光を自動的にターゲットの中心に合わせることができます。狭い環境での作業を軽減し、安定した設定が可能です。

3 方向レーザービーム照射 (TP-L5GV)

配管勾配設定用のビームに加えて上下位置決め用のビームを照射。面倒な垂球での下振りが不要となり、センターへの設置が楽になります。

3 電源方式

繰り返し使えるニッケル水素バッテリーに加え、オプションで乾電池用ホルダーを用意。さらにバッテリーはAC 電源からのランチャージに対応。あらゆる電源供給方式に対応しました。

RC-200 リモートコントローラ

RC-200 リモートコントローラを標準装備。ターゲット側からのラインコントロールや数日に渡る作業の際に本機に近づかず操作ができるため大変便利です。

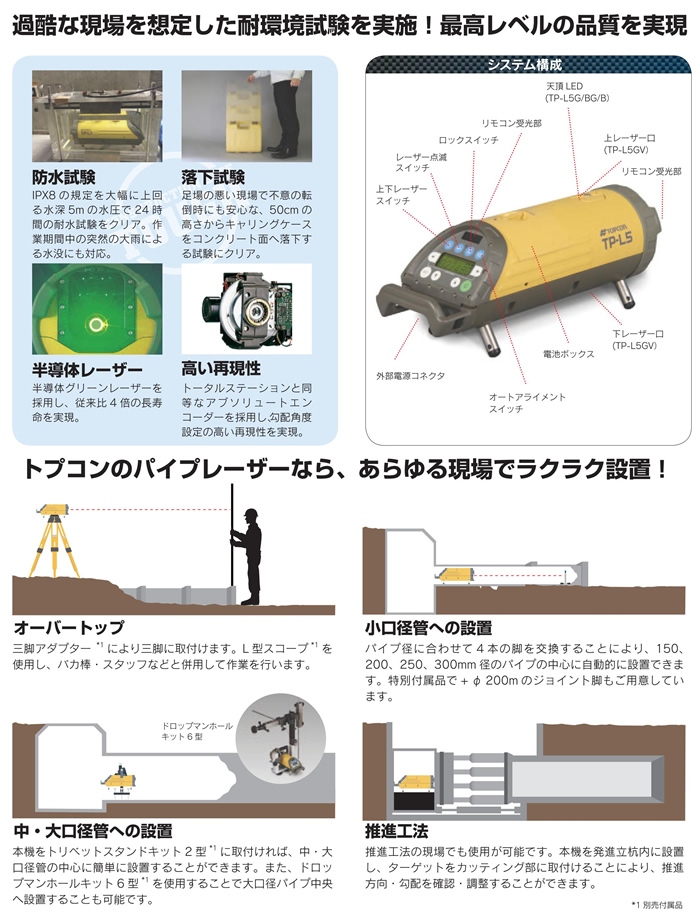

特徴1
特徴2
特徴3

製品仕様

パイプレーザー TP-L5シリーズ
仕様

横にスクロールしてご覧いただけます。

機種名 TP-L5GV TP-L5G TP-L5BG TP-L5B
レーザー発振 レーザー光源 LD(レーザーダイオード)
レーザー波長 520nm(緑) 635nm(赤)
対物出力 4.5mW
レーザークラス クラス3R
ビーム径 φ12mm
勾配設定 勾配設定範囲 -15%〜+40%(-150‰〜+400‰)
最小勾配設定単位 0.001%(0.01‰)
勾配角度検出方法 アブソリュートエンコーダー
ラインコントロール ラインコントロール範囲 約17°
オートアライメント オートアライメント範囲 5〜100m
自動整準範囲 勾配方向 ±10%
回転方向 約±4°
水平精度 ±10″
電源 乾電池使用時間
(単1アルカリ乾電池×4本)
約55時間 約80時間
充電池使用時間 約40時間(BT-53Q) 約55時間
(BT-53Q)
温度範囲 使用温度範囲 -20℃〜+50℃
耐水性及び耐じん性 JIS C 0920 保護等級IPX8( 水中形) に準拠
本体寸法(mm) φ125×374mm
本体質量 約3.8kg(BT-53Q含む)
上下ビーム

横にスクロールしてご覧いただけます。

上下ビーム TP-L5GV
レーザー光源 LD(レーザーダイオード)
レーザー波長 655nm
対物出力 0.9mW(最大)
補正範囲 勾配方向±4°
回転方向±2°
鉛直精度(ローリング方向) 上レーザー±1.5'
下レーザー±3.5'
リモコンRC-200

横にスクロールしてご覧いただけます。

リモコンRC-200
使用範囲 200m(前方、上方からは25m)
機能 ラインコントロール、オートアライメント操作(TP-L5GV/L5G/L5AV/L5A5)、レーザーモード操作、レーザー光ON/OFF 操作、オートセンタリング
電源 単4乾電池 4本
使用時間 約8ヶ月(アルカリ乾電池)

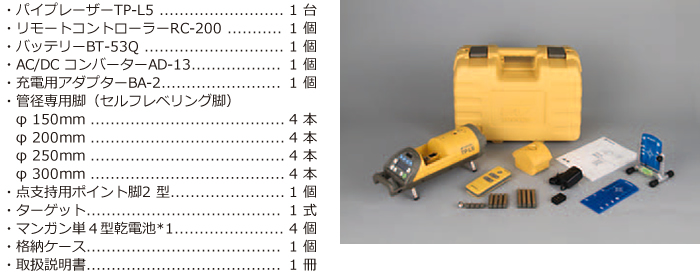

標準構成品
標準構成品

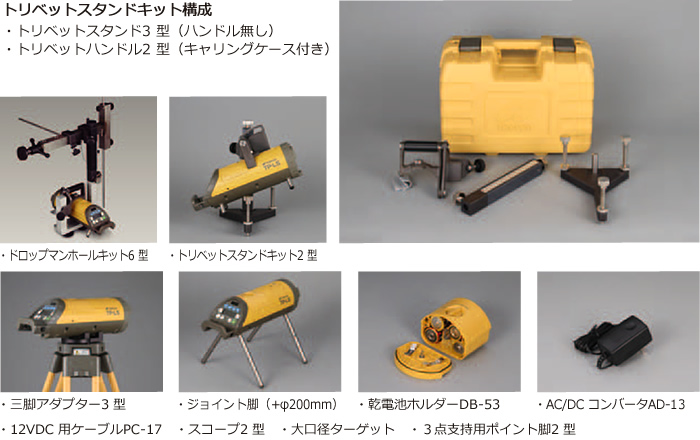

別売付属品
別売付属品
